Производитель: Kyland

Описание:

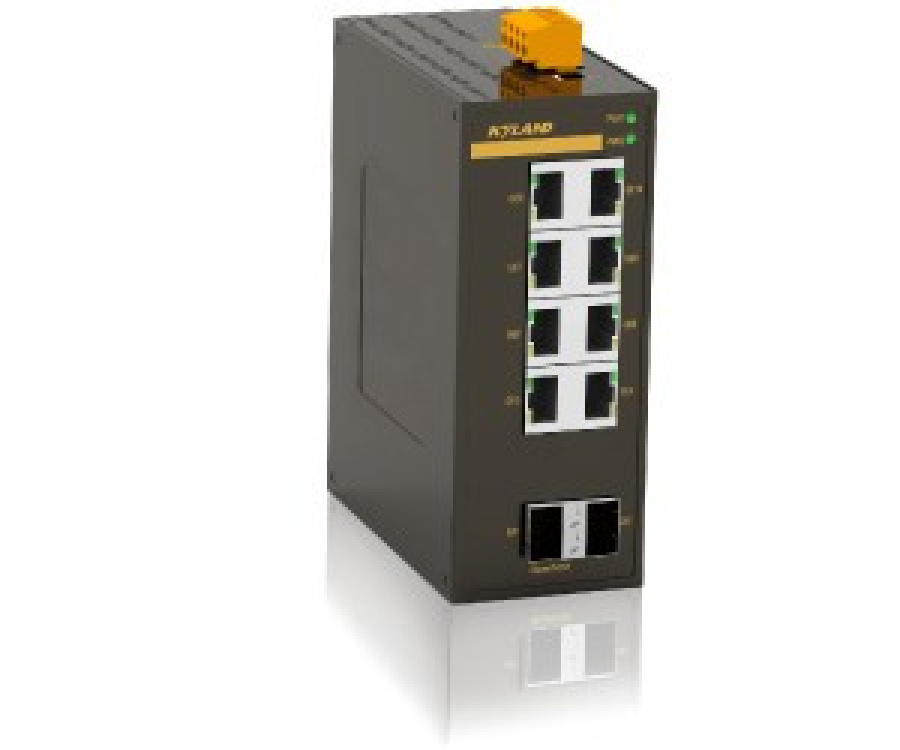

Неуправляемый 10-ти портовый коммутатор на DIN-Rail: 2 x 1000M SFP + 2 x 1000M RJ45 + 6 х 100M RJ45

Opal10 - серия 10-ти портовых промышленных коммутаторов начального уровня. Имеет до 2-х гигабитных портов c SFP, 2 гигабитных портf c RJ45 и 6 портов 100Мбит  с RJ45. Широкий диапазон входного напряжения 9-60VDC. Коммутаторы доступны со стандартным от -10 до 60 ° C, или с широким диапазоном рабочих температур от -40 до 75 ° С. Все модели с классом защиты IP30, с высокой защитой от ЭМИ.

Серия поддерживает IEEE 802.3i (10Base-T), IEEE 802.3u (100Base-TX и 100Base-FX), IEEE 802.3ab (1000Base-T), IEEE802.3x ( управление потоком ) с автоматическим определением скорости передачи 10/100M full/half-duplex, MDI/MDI-X и управление широковещательным штормом DIP. Коммутаторы были специально разработаны для тяжелых промышленных условий, определяемые стандартами UL508 и UL Class 1 Div 2, СE, FCC и ATEX II, IEC

Особенности:

  • Бюджетные коммутаторы начального уровня;
  • Имеет 2 x 10/100/100Base-X SFP, 2 х 10/100/100Base-TX RJ45 Combo порта  и 6 портов 10/100Base-TX RJ45;
  • Поддержка Auto-Sensing, Auto-Negotiation, Auto-Crossing
  • Компактный корпус на DIN-Rail;
  • Uplink порты поддерживают контроль широковещательных штормов (устанавливается с помощью микропереключателя);
  • Электромагнитная защищенность (уровень 3);
  • Класс защиты IP30;
  • Два варианта исполнения (-10 до 60?C) и (-40 до 75?C)
  • Сертификаты UL508, UL Class 1 Div 2, CE, FCC, ATEX IIII



Technical   parameter

Standard

IEEE 802.3i (10Base-T)

IEEE 802.3u (100Base-TX and 100Base-FX)

IEEE 802.3ab(1000Base-T)

IEEE 802.3z (1000Base-X)

IEEE802.3x (Flow Control)

Switch   Properties

MAC   Table

8K

Packet   Buffer

4Mbit

Packet   Forwarding Rate

4.2Mpps

Switching   Delay

<10μs

Interface

Gigabit   Port

1000Base-X, SFP slot

10/100/1000Base-T(X), RJ45   port

Fast   Ethernet Port

100Base-X, SFP slot

10/100Base-T(X),   RJ45 port

LED

LED   on Front Panel

Power LED: PWR1, PWR2

Interface LED: Link/ACT,Speed (RJ45 port); Link/ACT, Speed (Fiber port)

DIP-Switch

l  Enable/Disable   broadcast storm protection

l  Set the SFP port speed to   100M or 1000M

Power   Requirement

Power   Input

12-48VDC/18-30VAC

Power   terminal

4-pin 5.08mm-spacing plug-in terminal block

Power   Consumption

<10W

Overload   protection

Support

Reverse   protection

Support

Redundancy   protection

Support

Physical   Characteristics

Housing

Metal

Cooling

Natural   convection, fanless

Protection   Class

IP30

Dimension

54mm×135mm×106mm (W×H×D)

Weight

0.5Kg

Mounting

DIN-Rail or Panel mounting

Environmental   Limit

Operating   Temperature

-10??+60? (Opal10-E)

-40??+75?

Storage   Temperature

-40??+85?

Ambient   Relative Humidity

5?95% (non-condensing)

Warranty

MTBF

2093638h

Warranty

5 years

Certificates

UL508   (Pending), Class I Div 2   (Pending),ATEX Zone 2   (Pending), IECEx (Pending), CE (Pending), FCC   (Pending)

Industrial   Standard

EMI

FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS

IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air)

IEC61000-4-3(RS): 10V/m (80MHz?2GHz)

IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV

IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV

IEC61000-4-6(CS): 10V (150kHz?80MHz)

Machinery

IEC60068-2-6(Vibration)

IEC60068-2-27(Shock)

IEC60068-2-32(Free   Fall)

SAP Code Артикул Описание
302210066 Opal10-2GX2GE6T-LV-LV 2 х 1000Base-X SFP,2 10/100/1000Base-TX RJ45, 6 х 10/100Base-TX RJ45   18-30VAC/12-48VDC(18-30VAC/9-60VDC) c резервированием, рабочая температура -40 дo 75?C
302210067 Opal10-E-2GX2GE6T-LV-LV 2 х 1000Base-X SFP,2 10/100/1000Base-TX RJ45 ,6 x 10/100Base-TX RJ45 ports, 18-30VAC/12-48VDC(18-30VAC/9-60VDC) с резервированием, рабочая температура -10 дo 60?C
