Производитель: Kyland

Описание:

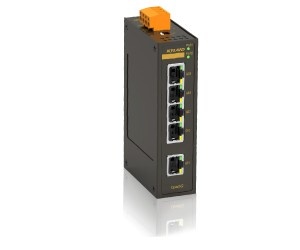

Неуправляемый 5-ти портовый коммутатор на DIN-Rail: 5 х 1000M RJ45

Opal5G - серия 5-ти портовых промышленных коммутаторов начального уровня. Имеет до 5-ти гигабитных портов. Широкий диапазон входного напряжения 9-60VDC. Коммутаторы доступны со стандартным от -10 до 60 ° C, или с широким диапазоном рабочих температур от -40 до 75 ° С. Все модели с классом защиты IP30, с высокой защитой от ЭМИ.

Серия поддерживает IEEE 802.3i (10Base-T), IEEE 802.3u (100Base-TX и 100Base-FX), IEEE 802.3ab (1000Base-T), IEEE802.3x ( управление потоком ) с автоматическим определением скорости передачи 10/100M full/half-duplex, MDI/MDI-X и управление широковещательным штормом DIP. Коммутаторы были специально разработаны для тяжелых промышленных условий, определяемые стандартами UL508 и UL Class 1 Div 2, СE, FCC и ATEX II, IECEx.

Особенности:

  • Бюджетные коммутаторы начального уровня;
  • Имеет 5 х 10/100/1000Base-TX RJ45;
  • Поддержка Auto-Sensing, Auto-Negotiation, Auto-Crossing
  • Компактный корпус на DIN-Rail;
  • Uplink порты поддерживают контроль широковещательных штормов (устанавливается с помощью микропереключателя);
  • Электромагнитная защищенность (уровень 3);
  • Класс защиты IP30;
  • Два варианта исполнения (-10 до 60?C) и (-40 до 75?C)
  • Сертификаты UL508, UL Class 1 Div 2, CE, FCC, ATEX

Технические характеристики

Стандарты

IEEE 802.3i (10Base-T)

IEEE 802.3u (100Base-TX)

IEEE 802.3ab(1000Base-T)

IEEE802.3x (Flow Control)

Производительность

Таблица MAC

8K

Буфер пакетов

1Mbit

Пропускная способность

7.4 Mpps

Задержки

<5μs

Jumbo Frame Size

10KB

Интерфейсы

Gigabit   Port

10/100/1000Base-T(X), RJ45 port

Световая индикация

На фронтальной панели

Индикация питания: PWR1, PWR2

Индикация интерфейсного соединенеия: Link/ACT, Speed (RJ45 port)

DIP-Switch

l  Enable/Disable   broadcast storm protection function

l  Enable/Disable   Jumbo frame transmission   function (up to 10KB)

Питание

Вход

12-48VDC/18-30VAC



Разъем

4-pin 5.08mm-spacing plug-in terminal block

Потребление

< 6 Вт

Защита от перегрузки

Поддерживается

Автоопределение полярности

Поддерживается

Резервирование

Поддерживается

Физические характеристики

Материал корпуса

Металл

Охлаждение

Конвекционное, без вентилятора

Класс защиты

IP30

Габариты

30mm×115mm×68mm (W×H×D)

Вес

0.3 кг.

Монтаж

на DIN-Rail

Окружающая среда

Рабочая температура

-10??+60? (Opal5G-E)

-40??+75?

Температура хранения

-40??+85?

Относительная влажность

5?95% (без конденсации)

Гарантийные параметры

MTBF (наработка на отказ)

3241152 ч.

Гарантия

5 лет

Соответствие

UL508   (Pending), Class I Div 2   (Pending), ATEX Zone 2 (Pending), IECEx   (Pending), CE   (Pending), FCC (Pending)

Промышленные стандарты

EMI

FCC CFR47 Part   15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air)

IEC61000-4-3(RS): 10V/m (80MHz?2GHz)

IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV

IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV

IEC61000-4-6(CS): 10V (150kHz?80MHz)

Machinery

IEC60068-2-6   (Вибростойкость)

IEC60068-2-27   (Шок)

IEC60068-2-32 (Свободное падение)

SAP Code Артикул Особенности
302221001 Opal5G-5GE-LV-LV 5 10/100/1000Base-TX RJ45 ports,  18-30VAC/12-48VDC(18-30VAC/9-60VDC) с резервированием, рабочая температура-40 дo 75?
302221002 Opal5G-E-5GE-LV-LV 5 10/100/1000Base-TX RJ45 ports,  18-30VAC/12-48VDC(18-30VAC/9-60VDC) с резервированием, рабочая температура-10 дo 60?
