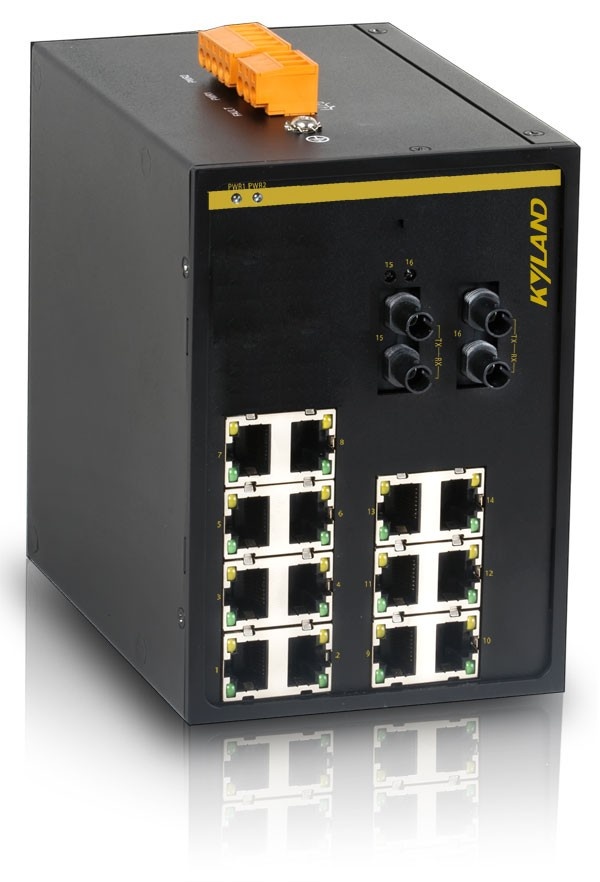

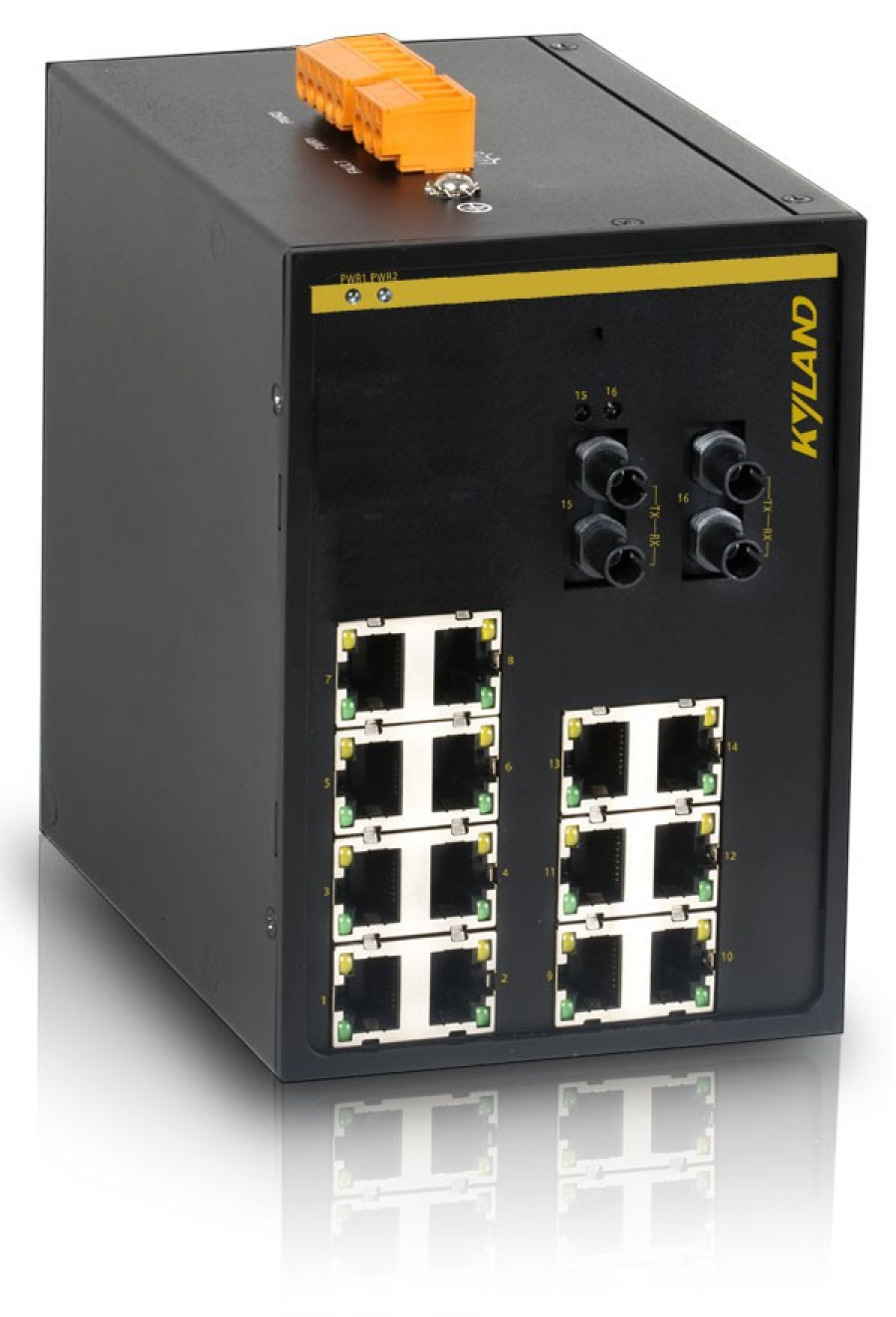

KIEN3016A

Производитель: Kyland

Описание:

Неуправляемый 16-ти портовый коммутатор Green Ethernet на DIN-Rail: 16 х 100M

KIEN3016A - серия промышленных коммутаторов с ультранизким энергопотреблением (Green Ethernet). При полной нагрузке потребляет менее 6.1 Вт. Рабочая температура от -40 до 85°C. Все модели с классом защиты IP40, а так же с высокой защитой от ЭМИ.

Серия поддерживает IEEE 802.3i, IEEE802.3u и IEEE802.3x автоматическое определение 10/100M full/half-duplex, MDI/MDI-X. Входное напряжение: 12VDC (9-36VDC), 24VAC/DC (13-50VAC/18-72VDC). Коммутаторы были специально разработаны для тяжелых промышленных условий, определяемые стандартами UL508 и UL Класс 1 Div 2

Особенности:

  • Решение Green Ethernet с ультранизким энергопотреблением;
  • При полной нагрузке потребляет 6.1 Вт;
  • 14 портов 10/100Base-TX и 2 порта 100Base-FX (10/100Base-TX);
  • Компактный корпус на DIN-Rail;
  • Резервирование AC/DC питания;
  • Высокая электромагнитная защищенность;
  • Класс защиты IP40;
  • Рабочая температура: от -40 до 85°C
  • Сертификаты UL508 (ожидается), UL Class 1 Div 2 (ожидается), CE, FCC
Стандарты

IEEE802.3i - Ethernet
IEEE802.3u - Fast Ethernet
IEEE802.3x - Контроль потока данных
Производительность

Таблица MAC-адресов: 8K
Буфер пакетов: 2Mbit
Пропускная способность: 2.4Mpps
Задержка:  <5μs
Интерфейсы

• Fast Ethernet:
2 x 100Base-FX, одномодовое/многомодовое оптоволокно (разъемы SC/ST/FC)
16 x 10/100Base-TX (Разъем RJ45)
• Сигнальный контакт: 3-pin 5.08mm-spacing plug-in terminal block, 250VAC/220VDC Max, 2A Max, 60W Max
Световая индикация

Питание: PWR1,PWR2
Состояние линии: Link/ACT, Speed (порты RJ45)
Дистанция передачи

Витая пара: 100м (стандарт. категории  CAT5, CAT5e)
Оптика многомод: 1310нм, 5км(1000Мбит/c)
Оптика одномод:1310нм,40/60км(100Мбит/c), 1550нм,60/80км(100Мбит/c)
Требования по питанию

Входное напряжение: 24VAC/DC (18-50VAC/18-72VDC)
Контакт питания: 5-pin 5.08mm-spacing plug-in terminal block
Энергопотребление:
KIEN3016A-16T: 6.1Вт
KIEN3016A-2S/M-14T: 6.6Вт

Защита от перегрузки: Поддерживается
Автоматическое определение полярности: Поддерживается
Резервирование: Поддерживается
Физические характеристики

Материал корпуса: Металл, без вентиляторов
Класс защиты: IP40
Габариты (ШxВxГ): 88×135×137 мм
Вес: 1.2кг
Установка: DIN-рейка, на панель
Требования к окружающей среде

Рабочая температура: от -40 до 85°C
Температура для хранения: от -40 до 85°C
Относительная влажность: от 5 до 95% (без конденсации)
Наработка на отказ

361,000 ч.
Гарантия

5 лет
Сертификация

UL508 (pending), Class 1 Div 2 (pending), CE, FCC, ГОСТ-Р
Промышленные стандарты

EMI:
FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS:
IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)

Machinery:
IEC60068-2-6 (Vibration)
IEC60068-2-27 (Shock)
IEC60068-2-32 (Free Fall)

Industry: IEC61000-6-2
Railway: EN50155, EN50121-4
Industry: IEC61000-6-2
Railway: EN50155, EN50121-4
Traffic Control: NEMA TS-2

Модели

Артикул Описание
KIEN3016A-16T-L2-L2 16 портов 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
KIEN3016A-2M14T-FC05-L2-L2 2 порта 100Base-FX (многомод), FС разъем, длина волны 1310nm, дистанция 5km, 14 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
KIEN3016A-2M14T-SC05-L2-L2 2 порта 100Base-FX (многомод), SС разъем, длина волны 1310nm, дистанция 5km, 14 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
KIEN3016A-2M14T-ST05-L2-L2 2 порта 100Base-FX (многомод), ST разъем, длина волны 1310nm, дистанция 5km, 14 портов 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
KIEN3016A-2S14T-FC40-L2-L2 2 порта 100Base-FX (одномод), FC разъем, длина 1310nm, дистанция 40km, 14 портов 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
KIEN3016A-2S14T-SC40-L2-L2 2 порта 100Base-FX (одномод), SC разъем, длина 1310nm, дистанция 40km, 14 портов 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
KIEN3016A-2S14T-SC60-L2-L2 2 порта 100Base-FX (одномод), SC разъем, длина 1310nm, дистанция 60km, 14 портов 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
KIEN3016A-2S14T-SC80-L2-L2 2 порта 100Base-FX (одномод), SC разъем, длина 1310nm, дистанция 80km, 14 портов 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
KIEN3016A-2S14T-ST40-L2-L2 2 порта 100Base-FX (одномод), ST разъем, длина 1310nm, дистанция 40km, 14 портов 10/100Base-TX с RJ45, питание 24DCW(18-72VDC) с резервированием
