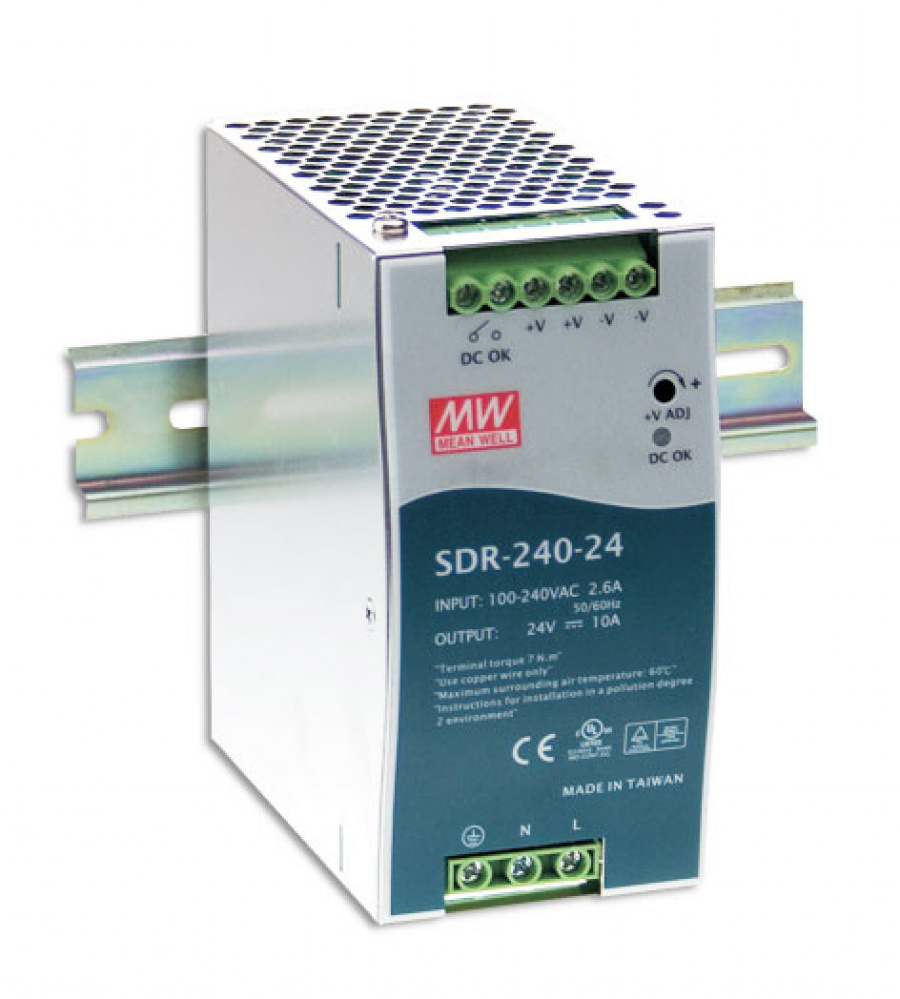

SDR-480-24
Особенности:
- Защита от превышения тока, напряжения и температуры
- Входное напряжение: 88 ~ 264VAC; 124 ~ 370VDC
- Выходное напряжение: 24VDC
- Диапазон регулировки: 24 – 28VDC
- Ток нагрузки: 20A
- Мощность: 480W
- КПД: 93%
- Диапазон рабочих температур: -250C ... +700C
|
Выход
|
|
|
Напряжение DC
|
24V
|
|
Номинальный ток
|
20A
|
|
Диапазон нагрузки
|
0~20A
|
|
Номинальная мощность
|
480W
|
|
Пиковый ток нагрузки
|
30A
|
|
Пиковая выходная мощность6
|
720W (5сек.)
|
|
Пульсации и шумы (макс.)2
|
100mVp-p
|
|
Диапазон регулировки напряжения
|
24 ~ 28V
|
|
Отклонение выходного напряжения3
|
± 1%
|
|
Нестабильность выходного напряжения
|
± 0.5%
|
|
Нестабильность выходного напряжения при нагрузке
|
± 1%
|
|
Время установки выходного напряжения5
|
1000ms, 40ms/230VAC при полной нагрузке
|
|
Время удержания (тип.)
|
20ms/230VAC при полной нагрузке
|
|
Вход
|
|
|
Диапазон напряжений
|
88 ~ 264VAC; 124 ~ 370VDC
|
|
Диапазон частот
|
47 ~ 63Hz
|
|
Коэффициент мощности
|
0.92/230VAC; 0.99/115VAC при полной нагрузке
|
|
КПД (тип.)
|
93%
|
|
Потребляемый переменный ток (тип.)
|
5A/115VAC; 2.5A/230VAC
|
|
Пусковой ток
|
30A/115VAC; 60A/230VAC
|
|
Ток утечки
|
< 0.8mA / 240VAC
|
|
Защита
|
|
|
От перегрузки по току
|
Нормально работает при 110 ~ 150% потребляемой мощности в течение 5~10 сек., затем отключает выход, автовосстановление после устранения перегрузки
При превышении нагрузки более 150% или КЗ – ограничение выходного тока в течение 5~10 сек., затем отключает выход, для восстановления требуется перезапуск |
|
От перенапряжения
|
32 ~ 35V
Тип защиты: отключение выходного напряжения с автовосстановлением |
|
От превышения температуры
|
1000C ± 50C (TSW: контролируется на радиаторе блока питания)
Тип защиты: отключение выходного напряжения, автоматически восстанавливается после понижения температуры |
|
Функции
|
|
|
Активный сигнал «DC OK» (макс.)
|
60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A (резистивная нагрузка)
|
|
Рабочая среда
|
|
|
Рабочая температура
|
-250C ... +700C (в пределах нормы выходной нагрузочной кривой)
|
|
Рабочая влажность
|
20% ... 95% (неконденсируемая)
|
|
Температура и влажность хранения
|
-200C ... +850C, 10% ... 95%
|
|
Температурный коэффициент
|
± 0,03%/0C (00C ... 500C)
|
|
Вибрация
|
Компоненты: 10 ~ 500Hz, 2G 10мин./1цикл, 60мин вдоль каждой оси X, Y, Z; монтаж: соответствует IEC60068-2-6
|
|
Безопасность и электромагнитная совместимость4
|
|
|
Стандарты безопасности
|
UL508 TUV EN60950-1 (одобрено)
|
|
Выдерживаемое напряжение
|
I/P-O/P:3KVAC
I/P-FG:1.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
|
Сопротивление изоляции
|
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 / 70% RH
|
|
Уровень излучения и радиопомех
|
Соответствует EN55022 (CISPR22) класс B
|
|
Гармонический ток
|
Соответствует EN61000-3-2,-3
|
|
Устойчивость к радиопомехам
|
Соответствует EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, уровень тяжелой промышленности, критерий A, SEMI F47 критерий A, GL одобрено
|
|
Другое
|
|
|
MTBF
|
N/A
MIL-HDBK-217F (250C) |
|
Размеры
|
85 x 125.2 x 124мм (Ш x В x Г)
|
|
Упаковка
|
N/A
|
|
1. Все параметры, не указанные специально, измерялись при входном напряжении 230VAC, номинальной нагрузке и температуре окружающей среды 250C. |
|
|
2. Шумы и пульсации измерены в полосе 20МГц с использованием витопарного кабеля длиной 12 дюймов, зашунтированного на конце соединёнными конденсаторами 0,1мкФ и 47мкФ.
|
|
|
3. Допустимое отклонение: включает отклонение при установлении выходного напряжения, при стабилизации и при изменении нагрузки.
|
|
|
4. Источник питания содержит компоненты, удовлетворяющие условиям для установки в конечное оборудование. Конечное оборудование должно быть перепроверено на соответствие директивам EMC.
|
|
|
5. Продолжительность времени установки измерена при первом «холодном» старте. Включение/выключение может увеличить время установки.
|
|
|
6. 5 секунд или макс. 20% рабочего цикла, при этом средняя потребляемая мощность не должна превышать номинальную.
|
|
|
7. Может понадобиться при низком входном напряжении, для более подробной информации проверьте, не ухудшается ли форма нагрузочной кривой
|
|
