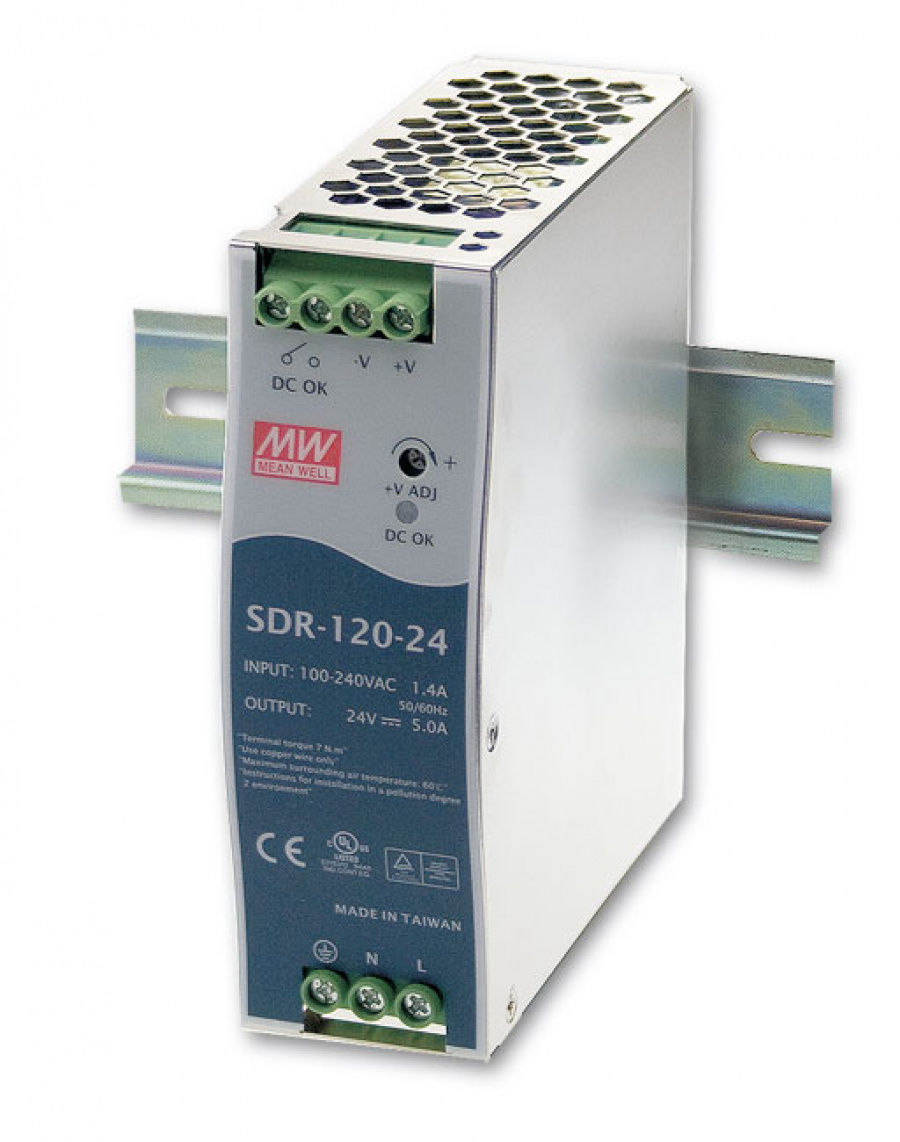

SDR-240-24
Особенности:
- Защита от превышения тока, напряжения и температуры
- Входное напряжение: 88 ~ 264VAC; 124 ~ 370VDC
- Выходное напряжение: 24VDC
- Диапазон регулировки: 24 – 28VDC
- Ток нагрузки: 10A
- Мощность: 240W
- КПД: 93%
- Диапазон рабочих температур: -250C ... +700C
|
Выход
|
|
|
Напряжение DC
|
24V
|
|
Номинальный ток
|
10A
|
|
Диапазон нагрузки
|
0~10A
|
|
Номинальная мощность
|
240W
|
|
Пульсации и шумы (макс.)2
|
100mVp-p
|
|
Диапазон регулировки напряжения
|
24 ~ 28V
|
|
Отклонение выходного напряжения3
|
± 1%
|
|
Нестабильность выходного напряжения
|
± 0.5%
|
|
Нестабильность выходного напряжения при нагрузке
|
± 1%
|
|
Время установки выходного напряжения5
|
1500ms, 60ms/230VAC; 3000ms, 60ms/115VAC при полной нагрузке
|
|
Время удержания (тип.)
|
20ms/230VAC; 20ms/115VAC при полной нагрузке
|
|
Вход
|
|
|
Диапазон напряжений
|
88 ~ 264VAC; 124 ~ 370VDC
|
|
Диапазон частот
|
47 ~ 63Hz
|
|
Коэффициент мощности
|
0.93/230VAC; 0.99/115VAC при полной нагрузке
|
|
КПД (тип.)
|
93%
|
|
Потребляемый переменный ток (тип.)
|
2.6A/115VAC; 1.3A/230VAC
|
|
Пусковой ток
|
33A/115VAC; 65A/230VAC
|
|
Ток утечки
|
< 1mA / 240VAC
|
|
Защита
|
|
|
От перегрузки по току
|
Нормально работает при 110 ~ 150% потребляемой мощности более 3 сек., затем отключает выход, автовосстановление после устранения перегрузки
При превышении нагрузки более 150% или КЗ – ограничение выходного тока в течение 3 сек., затем отключает выход, для восстановления требуется перезапуск |
|
От перенапряжения
|
29 ~ 33V
Тип защиты: отключение выходного напряжения с автовосстановлением |
|
От превышения температуры
|
950C ± 50C (TSW: контролируется на радиаторе блока питания)
Тип защиты: отключение выходного напряжения, автоматически восстанавливается после понижения температуры |
|
Функции
|
|
|
Активный сигнал «DC OK» (макс.)
|
60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A (резистивная нагрузка)
|
|
Рабочая среда
|
|
|
Рабочая температура
|
-250C ... +700C (в пределах нормы выходной нагрузочной кривой)
|
|
Рабочая влажность
|
20% ... 95% (неконденсируемая)
|
|
Температура и влажность хранения
|
-200C ... +850C, 10% ... 95%
|
|
Температурный коэффициент
|
± 0,03%/0C (00C ... 500C)
|
|
Вибрация
|
Компоненты: 10 ~ 500Hz, 2G 10мин./1цикл, 60мин вдоль каждой оси X, Y, Z; монтаж: соответствует IEC60068-2-6
|
|
Безопасность и электромагнитная совместимость4
|
|
|
Стандарты безопасности
|
UL508 TUV EN60950-1 (одобрено)
|
|
Выдерживаемое напряжение
|
I/P-O/P:3KVAC
I/P-FG:1.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
|
Сопротивление изоляции
|
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 / 70% RH
|
|
Уровень излучения и радиопомех
|
Соответствует EN55022 (CISPR22) класс B
|
|
Гармонический ток
|
Соответствует EN61000-3-2,-3
|
|
Устойчивость к радиопомехам
|
Соответствует EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, уровень тяжелой промышленности, критерий A, SEMI F47 критерий A, GL одобрено
|
|
Другое
|
|
|
MTBF
|
169300 ч
MIL-HDBK-217F (250C) |
|
Размеры
|
63 x 125.2 x 113.5мм (Ш x В x Г)
|
|
Упаковка
|
1.03Kg; 12pcs/13.4Kg/1.06CUFT
|
|
1. Все параметры, не указанные специально, измерялись при входном напряжении 230VAC, номинальной нагрузке и температуре окружающей среды 250C.
|
|
|
2. Шумы и пульсации измерены в полосе 20МГц с использованием витопарного кабеля длиной 12 дюймов, зашунтированного на конце соединёнными конденсаторами 0,1мкФ и 47мкФ.
|
|
|
3. Допустимое отклонение: включает отклонение при установлении выходного напряжения, при стабилизации и при изменении нагрузки.
|
|
|
4. Источник питания содержит компоненты, удовлетворяющие условиям для установки в конечное оборудование. Конечное оборудование должно быть перепроверено на соответствие директивам EMC.
|
|
|
5. Продолжительность времени установки измерена при первом «холодном» старте. Включение/выключение может увеличить время установки.
|
|
