Производитель: Digicom

Описание:

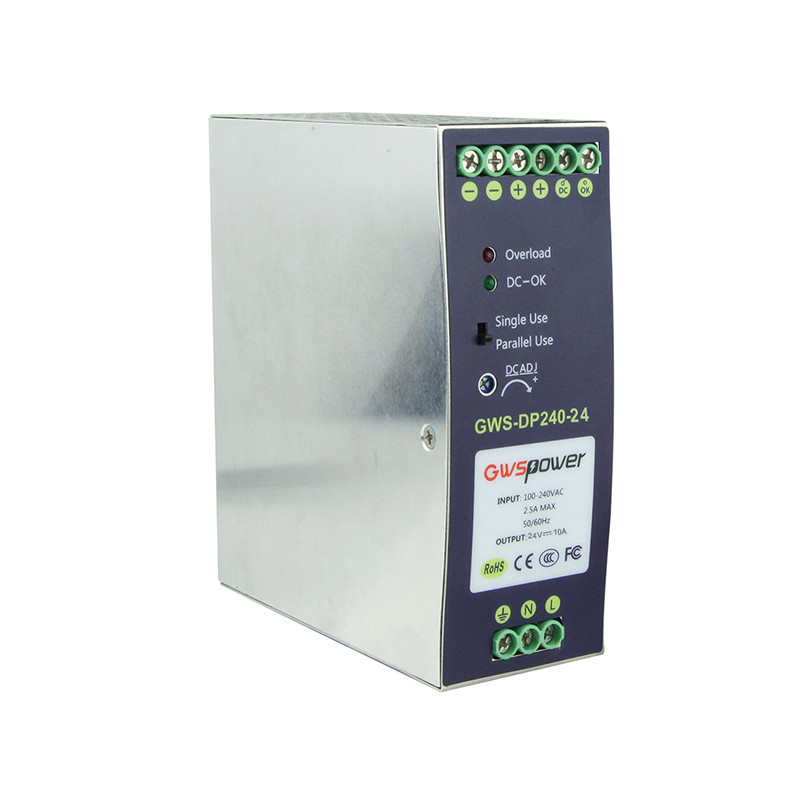

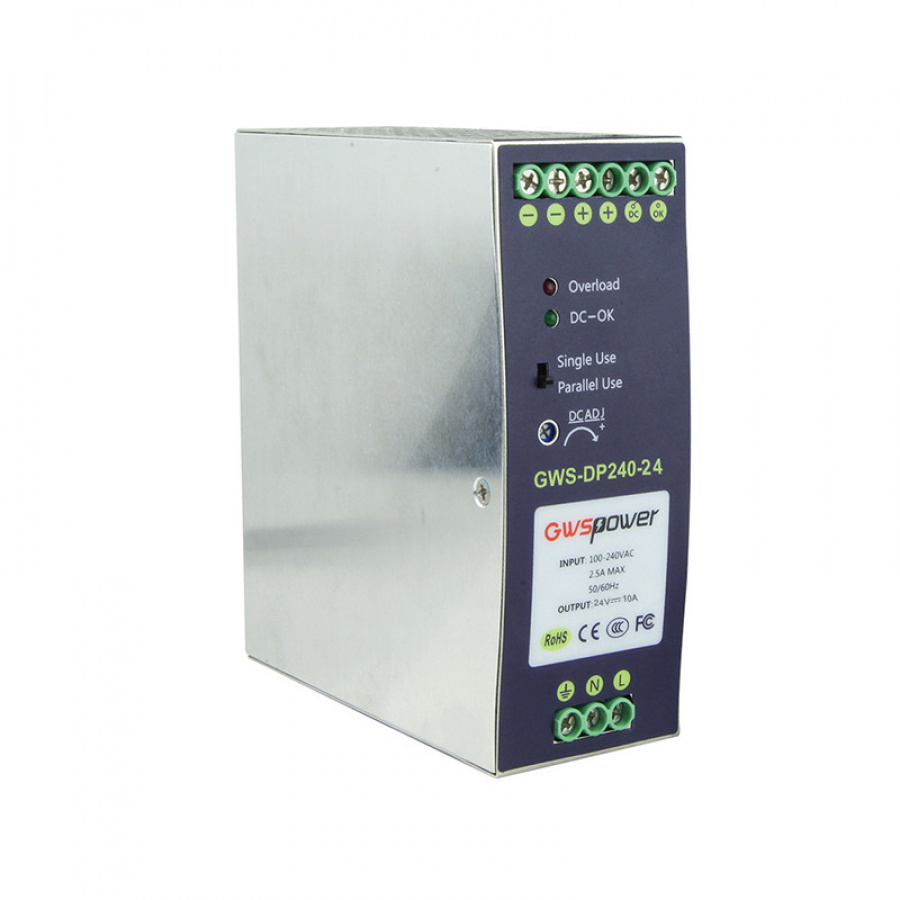

Промышленный источник питания 24VDC, 240 Вт

DP240-24 — это компактный промышленный блок питания на DIN-рейку мощностью 240 Вт, адаптированный для установки на монтажные рейки TS-35/7.5 или TS-35/15. Поддерживается входное напряжение в диапазоне от 90 В до 264 В переменного тока и соответствует стандарту EN61000-3-2, норме Европейского Союза для гармонического тока.

DP240-24 имеет металлический корпус, который увеличивает рассеиваемую мощность устройства. С эффективностью работы до 91% вся серия может работать при температуре окружающей среды от -40 до 70°C в условиях воздушной конвекции. Он оснащен режимом постоянного тока для защиты от перегрузки, подходит для различных индуктивных или емкостных приложений. Полноценные функции защиты и соответствующие сертификаты для промышленных устройств управления делают DP240-24 очень конкурентоспособным источником питания для промышленных приложений.

Особенности:

  • Защита от превышения тока, напряжения и температуры
  • Входное напряжение: 90 ~ 264VAC; 124 ~ 370VDC
  • Выходное напряжение: 24VDC
  • Диапазон регулировки: 18 – 29VDC
  • Ток нагрузки: 2,5A
  • Мощность: 240 Вт
  • КПД: 91%
  • Диапазон рабочих температур: от -40 до 70°C
Наименование продукта Промышленный источник питания на DIN-рейку 240 Вт/24 В
Модель DP240-24
Группа выхода 1
Напряжение постоянного тока 24 В постоянного тока
Выходное напряжение по умолчанию 0-10А
пульсирующий шум 0?Ta≤55 ?, ≤50 мВпик-пик; -15≤Ta≤0 ?, ≤100 мВпик-пик
Точность стабилизированного напряжения ±1%
Регулирование линии ±1%
Регулирование нагрузки ±1%
Температурный коэффициент ±0,03%/?
Время начала вывода ≤3,0 с (вход 120 В переменного тока, полная нагрузка); ≤2,0 с (вход 220 В переменного тока, полная нагрузка)
Время удержания выхода ≥10 мс (вход 120 В переменного тока, полная нагрузка); ≥20 мс (вход 220 В переменного тока, полная нагрузка)
Выброс напряжения <5,0%
Диапазон входного напряжения 90В~264В~
Диапазон входного номинального напряжения 100В~240В~
Частотный диапазон 47 Гц ~ 63 Гц
Эффективность 91%
Входной ток <2,2 А
Пусковой ток <40A@300Vac Холодный пуск
Ток утечки вход на выход менее 0,25 мА
Защита от перенапряжения 288 ~ 360 Вт Качающаяся машина (Метод тестирования: увеличивайте выходной ток до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса избыточной мощности.)
Защита от перенапряжения 28-29 В Качающаяся машина (Короткое замыкание контактов 1-2 U8, маятниковая машина. Восстановление нормального выхода после устранения короткого замыкания) Примечание: Не используйте внешнее напряжение.
Защита от сверхтока 12~15A Качающаяся машина (Метод тестирования: Увеличивайте выходной ток до включения защиты. Режим защиты: Качающаяся машина, Самовосстановление после сброса перегрузки по току.)
Защита от короткого замыкания Он может быть короткозамкнут в течение длительного времени и автоматически восстанавливаться после устранения короткого замыкания.
Рабочая температура и влажность -40?~70?; 20%~90% относительной влажности без конденсации
Температура и влажность хранения -40?~85?; 5%~95% относительной влажности без конденсации
Стандарт безопасности ГБ4943/ЭН60950
Диэлектрическая прочность Вход—Выход: 3 кВ переменного тока/10 мА; Вход -- Корпус: 1,5 кВ переменного тока/10 мА; Выход --- Корпус: 0,5 кВ постоянного тока/10 мА. Время каждого тестирования составляет 1 мин.
Изоляционное сопротивление Вход-выход: 100 МОм; Входной регистр: 100 МОм; Выходной корпус: 100 мОм
Электромагнитная интерференция EN55022 Класс А
Гармаонный ток Требования к оборудованию класса A IEC61000-3-2
Защищенность от электромагнитных помех EN61000-4-2,4,5,6,8,11 ENV50204, стандарт тяжелой промышленности класса A
Расчетное среднее время безотказной работы 100 000 часов при 25 ?, метод MIL-217, метод 2 компонентов, стресс-метод
Размеры (Ш*В*Г) 130,5*124*45 мм
Разъяснения Если спецификация не указана, все спецификации и параметры должны быть измерены при номинальной входной мощности, номинальной нагрузке и температуре окружающей среды 25°С. Метод измерения шума пульсации: использование витой пары 12#, в то время как клемма для параллельной емкости 0,1 мкФ и 10 мкФ, измеренная в пределах полосы пропускания осциллографа 20 МГц. Блок питания будет установлен на конечном оборудовании в качестве компонента, и конечное оборудование все равно должно будет соответствовать условиям ЭМС.
