| Название продукта |

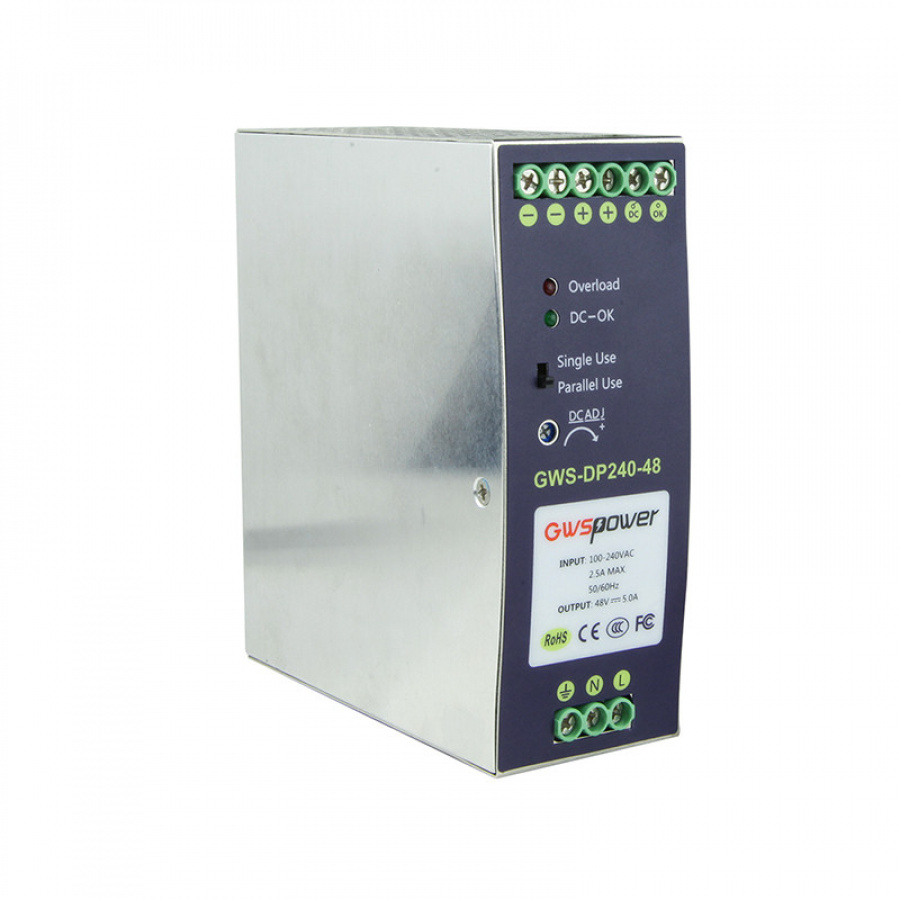

Промышленный источник питания на DIN-рейку 240 Вт/48 В |
| Модель |
DP240-48 |
| Группа выходов |
1 |
| Напряжение постоянного тока |
DC48V |
| Выходное напряжение по умолчанию |
48,00–48,2 В (VIN: 220 В переменного тока / НАГРУЗКА: 0 А) |
| Выходной номинальный ток |
5А |
| Диапазон выходного тока |
0-5А |
| Выходная номинальная мощность |
240 Вт |
| Общая пиковая выходная мощность |
До 360 Вт (устойчивое время 10 с / 220 В переменного тока) |
| Пиковый выходной ток |
7,5 А (устойчивое время 10 с/220 В переменного тока) |
| Пульсирующий шум |
Пик - Пик ≤100 мВ (Метод испытаний: клемма должна быть подключена параллельно с емкостью 0,1 мкФ и 47 мкФ, тестирование на частоте 20 МГц) |
| Диапазон регулировки выходного сигнала |
47?56В |
| Точность стабилизированного напряжения |
±1% (при входе 90–264 В переменного тока, 100 % нагрузки) |
| Регулирование линии |
±0,5 % (при входе 90–264 В перем. тока, 100 % нагрузки) |
| Регулирование нагрузки |
±1 % (при входе 90–264 В переменного тока, нагрузка 0–100 %) |
| Время начала вывода |
< 2S при номинальном входе (100% нагрузка) |
| Время удержания выхода |
> 20 мс при 115 В переменного тока, > 115 мс при 230 В переменного тока (100% нагрузка) |
| Выброс напряжения |
≤5% |
| Диапазон входного напряжения |
90 ~ 264 В переменного тока |
| Диапазон входного номинального напряжения |
100~240 В переменного тока |
| Частотный диапазон |
47~63 Гц |
| Номинальная частота |
50/60 Гц |
| Стартовое напряжение |
90 В переменного тока |
| Эффективность |
> 90,0 % при 115 В переменного тока, > 91,0 % при 230 В переменного тока |
| Входной ток при 25 ? |
< 4,40 А при 115 В переменного тока, < 2,20 А при 230 В переменного тока |
| Пусковой ток при 25? |
< 35 А при 115 В переменного тока и 230 В переменного тока |
| Фактор силы |
> 0,99 при 115 В переменного тока, > 0,93 при 230 В переменного тока |
| Защита от перенапряжения |
288 ~ 360 Вт Качающаяся машина (Метод тестирования: увеличивайте выходной ток до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса избыточной мощности.) |
| Защита от перенапряжения |
57~70В Качающийся механизм (Короткое замыкание контактов 1-2 U8, поворотный механизм. Восстановление нормального выхода после устранения короткого замыкания) Примечание: Не используйте внешнее напряжение. |
| Защита от сверхтока |
6~7,5 А Качающаяся машина (Метод тестирования: увеличение выходного тока до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса перегрузки по току.) |
| Защита от короткого замыкания |
Он обеспечивает длительное короткое замыкание путем подключения медного кабеля с достаточной площадью поперечного сечения (длина 15 см ± 5 см) к выходному порту питания. Самовосстановление в норму после устранения короткого замыкания. |
| Рабочая температура и влажность |
-40~70?; 20%~95% относительной влажности |
| Температура и влажность хранения |
-40?~85?; 10%~95% относительной влажности без конденсации |
| Температурный коэффициент |
±0,03%/? (0?50?) |
| Либрация |
Диапазон частот: 10 ~ 500 Гц, ускорение: 2G, каждый цикл развертки 10 мин. Шесть разверток по осям X, Y и Z |
| Всплеск |
Ускорение: 20G, продолжительность: 11 мс, три удара по осям X, Y и Z |
| Высота |
2000м |
| Стандарт безопасности |
GB4943/EN60950 ?Ссылка ?Сертификация |
| Диэлектрическая прочность |
Вход—Выход: 3 кВ переменного тока/10 мА; Вход -- Корпус: 1,5 кВ переменного тока/10 мА; Выход --- Корпус: 0,5 кВ постоянного тока/10 мА. Время каждого тестирования составляет 1 мин. |
| Тест заземления |
Условия испытаний: 32 А/2 мин; Заземление: <0,1 Ом. |
| Ток утечки при 25 ? |
Вход на GND ≤3,5 мА; Вход-выход ≤0,25 мА (вход 264 В переменного тока, 63 Гц) |
| Изоляционное сопротивление |
Вход-выход: 10 МОм |
| Кондуктивная помеха |
EN55022, EN55024, FCC ЧАСТЬ 15 КЛАСС B |
| Излучаемые помехи |
EN55022, EN55024, FCC ЧАСТЬ 15 КЛАСС B |
| Гармаонный ток |
EN61000-3-2 КЛАСС D |
| Кондуктивная эмиссия |
EN61000-4-6 Уровень 3 |
| Излучаемое излучение |
EN61000-4-3 Критерий уровня 3 B |
| Излучение промышленной частоты |
EN61000-4-8 Уровень 3 |
| Электростатическое излучение |
EN61000-4-2 Уровень 4, критерий B |
| Электронный платеж |
EN61000-4-4 Уровень 4, критерий B |
| Всплеск |
EN61000-4-5 Уровень 4, критерий B |
| Падение и прерывание |
EN61000-4-11 |
