DP120-48

Производитель: Digicom

Описание:

Промышленный источник питания 48VDC, 120 Вт

Общая информация
Характеристики

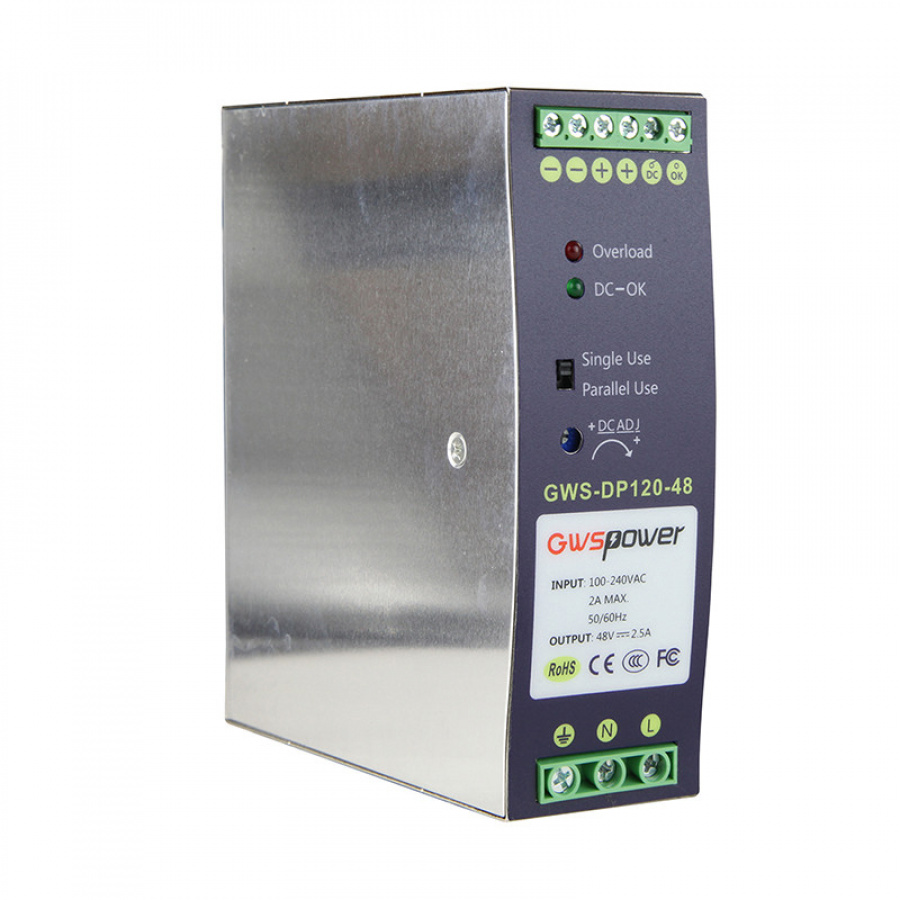

DP120-48 — это компактный промышленный блок питания на DIN-рейку мощностью 120 Вт, адаптированный для установки на монтажные рейки TS-35/7.5 или TS-35/15. Поддерживается входное напряжение в диапазоне от 90 В до 264 В переменного тока и соответствует стандарту EN61000-3-2, норме Европейского Союза для гармонического тока.

DP120-48 имеет металлический корпус, который увеличивает рассеиваемую мощность устройства. С эффективностью работы до 89% вся серия может работать при температуре окружающей среды от -40 до 70 C в условиях воздушной конвекции. Он оснащен режимом постоянного тока для защиты от перегрузки, подходит для различных индуктивных или емкостных приложений. Полноценные функции защиты и соответствующие сертификаты для промышленных устройств управления делают DP120-48 очень конкурентоспособным источником питания для промышленных приложений.

Особенности:

Защита от превышения тока, напряжения и температуры
Входное напряжение: 90 ~ 264VAC; 124 ~ 370VDC
Выходное напряжение: 48VDC
Диапазон регулировки: 48 – 55VDC
Ток нагрузки: 2,5A
Мощность: 120 Вт
КПД: 93%
Диапазон рабочих температур: от -40 до 70°C

Наименование	Промышленный источник питания на DIN-рейку 120 Вт/48 В
Модель	DP120-48
Группа выходов	1
Напряжение постоянного тока	48В
Выходное напряжение по умолчанию	48,00–48,2 В (Vin: 220 В переменного тока / НАГРУЗКА: 0 А)
Выходной номинальный ток	2,5 А
Диапазон выходного тока	0-2,5 А
Выходная номинальная мощность	120 Вт
Общая пиковая выходная мощность	До 180 Вт (устойчивое время 10 с / 220 В переменного тока)
Пиковый выходной ток	3,5 А (устойчивое время 10 с/220 В переменного тока)
пульсирующий шум	Пик - Пик ≤100 мВ (Метод тестирования: клемма должна быть подключена параллельно с емкостью 0,1 мкФ и 47 мкФ, тестирование на частоте 20 МГц)
Диапазон регулирования выходного сигнала при 25 ?	46~56В
Точность стабилизированного напряжения	±1% (при входном напряжении 90–264 В перем. тока, 100 % нагрузки)
Регулирование линии	±0,5 % (при входе 90–264 В перем. тока, 100 % нагрузки)
Регулирование нагрузки	±1% (при входном напряжении 90–264 В перем. тока, 100 % нагрузки)
Температурный коэффициент	±0,03%/?
Время начала вывода	< 2S при номинальном входе (100% нагрузка)
Время удержания выхода	> 20 мс при 115 В переменного тока, > 50 мс при 230 В переменного тока (100% нагрузка)
Выброс напряжения	≤5%
Диапазон входного напряжения	90 ~ 264 В переменного тока
Диапазон входного номинального напряжения	100~240 В переменного тока
Частотный диапазон	47 Гц ~ 63 Гц
Стартовое напряжение	90 В переменного тока
Эффективность	> 90,0 % при 115 В переменного тока, > 91,0 % при 230 В переменного тока
Входной ток	< 2,20 А при 115 В переменного тока, < 1,10 А при 230 В переменного тока
Пусковой ток	< 35 А при 115 В переменного тока и 230 В переменного тока
Коэффициент мощности при 25 ?	> 0,99 при 115 В переменного тока, > 0,93 при 230 В переменного тока
Защита от перенапряжения	144 ~ 180 Вт Качающаяся машина (Метод тестирования: увеличивайте выходной ток до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса избыточной мощности.
Защита от перенапряжения	57~70В Качающийся механизм (Короткое замыкание контактов 1-2 U8, поворотный механизм. Восстановление нормального выхода после устранения короткого замыкания) Примечание: Не используйте внешнее напряжение.
Перегрузка по току	3~3,75 А Качающаяся машина (Метод тестирования: увеличивайте выходной ток до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса перегрузки по току.)
Защита от короткого замыкания	Он обеспечивает длительное короткое замыкание путем подключения медного кабеля с достаточной площадью поперечного сечения (длина 15 см ± 5 см) к выходному порту питания. Самовосстановление в норму после устранения короткого замыкания.
Рабочая температура и влажность	-40~70?; 20%~95% относительной влажности
Температура и влажность хранения	-40?~85?; 10%~95% относительной влажности без конденсации
Либрация	Диапазон частот: 10 ~ 500 Гц, ускорение: 2G, каждый цикл развертки 10 мин. Шесть разверток по осям X, Y и Z
Всплеск	Ускорение: 20G, продолжительность: 11 мс, три удара по осям X, Y и Z
Высота	2000м
Стандарт безопасности	GB4943/EN60950 ?Ссылка ?Сертификация
Диэлектрическая прочность	Вход—Выход: 3 кВ переменного тока/10 мА; Вход -- Корпус: 1,5 кВ переменного тока/10 мА; Выход --- Корпус: 0,5 кВ постоянного тока/10 мА. Время каждого тестирования составляет 1 мин.
Тест заземления	Условия испытаний: 32 А/2 мин; Заземление: <0,1 Ом.
Ток утечки	Вход на GND ≤3,5 мА; Вход-выход ≤0,25 мА (вход 264 В переменного тока, 63 Гц)
Изоляционное сопротивление	Вход-выход: 10 МОм;
Кондуктивная помеха	EN55022, EN55024, FCC ЧАСТЬ 15 КЛАСС B
Излучаемые помехи	EN55022, EN55024, FCC ЧАСТЬ 15 КЛАСС B
Гармаонный ток	EN61000-3-2 КЛАСС D
Кондуктивная эмиссия	EN61000-4-6 Уровень 3
Излучаемое излучение	EN61000-4-3 Критерий уровня 3 B
Излучение промышленной частоты	EN61000-4-8 Уровень 3
Электростатическое излучение	EN61000-4-2 Уровень 4, критерий B
Электронный платеж	EN61000-4-4 Уровень 4, критерий B
Всплеск	EN61000-4-5 Уровень 4, критерий B
Падение и прерывание	EN61000-4-11
Размер/Вес	13412441 мм/580 г
