Производитель: Mean Well

Описание:

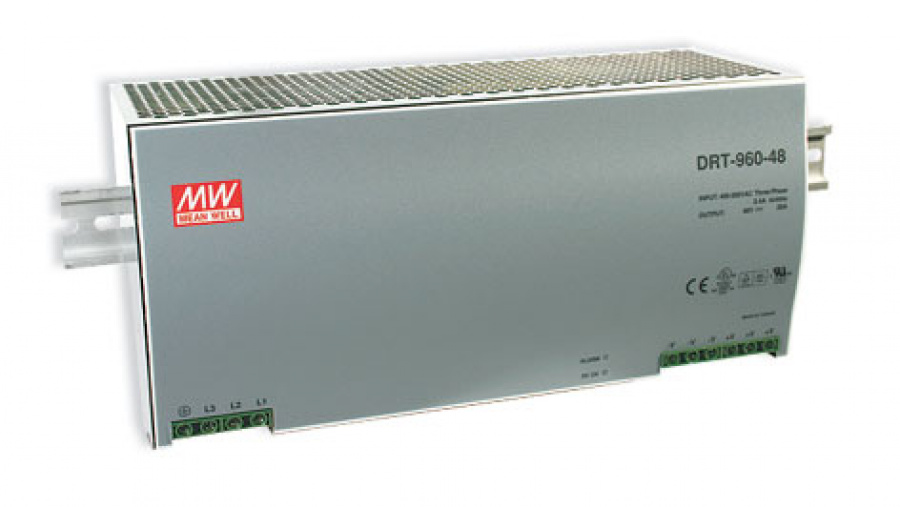

Промышленный источник питания 48VDC, 960W

Особенности:

  • Входное напряжение: 340 ~ 550VAC; 480 ~ 780VDC
  • Выходное напряжение: 48VDC
  • Нестабильность выходного напряжения: ±0.5%
  • Ток нагрузки: 20A
  • Мощность: 960W
  • КПД: 92%
  • Диапазон рабочих температур: -200C ... +600C



Выход
Напряжение DC
48V
Номинальный ток
20A
Диапазон нагрузки
0 ~ 20A
Номинальная мощность
960W
Пульсации и шумы (макс.)2
80mVp-p
Отклонение выходного напряжения3
± 1.0%
Нестабильность выходного напряжения
± 0.5%
Нестабильность выходного напряжения при нагрузке
± 0.5%
Время установки выходного напряжения
200ms, 60ms/400VAC, 200ms, 60ms/500VAC при полной нагрузке
Вход
Диапазон напряжений
340 ~ 550VAC
Диапазон частот
47 ~ 63Hz
КПД (тип.)
92%
Переменный ток
2A/400VAC; 1.6A/500VAC
Пусковой ток
Холодный старт: 50A
Защита
От перегрузки по току
105~125% номинальной выходной мощности
Тип защиты: пульсирующий режим (постоянный перезапуск), автовосстановление после устранения причины сбоя
От перенапряжения
59 ~ 66V
Отключение выходного напряжения, перезапуск при восстановлении
Рабочая среда
Рабочая температура
–200C ... +600C (в пределах нормы выходной нагрузочной кривой)
Рабочая влажность
20% ... 90% (неконденсируемая)
Температура и влажность хранения
–400C ... +850C, 10% ... 95%
Температурный коэффициент
± 0,03%/0C (00C ... 500C)
Вибрация
Компоненты: 10Hz ... 500Hz, 2G 10мин./1цикл, 60мин вдоль каждой оси X, Y, Z; монтаж: соответствует IEC60068-2-6
Безопасность и электромагнитная совместимость4
Стандарты безопасности
UL508, EN60950-1, TUV соответствует EN60950-1
Выдерживаемое напряжение
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
Сопротивление изоляции
I/P-O/P, I/P-FG, I/P-FG:100M Ohms/500VDC 250С 70%
Уровень излучения и радиопомех
Соответствует EN55011 (CISPR11), EN55022 (CISPR22), EN61204-3 класс B
Устойчивость к радиопомехам
Соответствует EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN61204-3, EN61000-6-2, (EN50082-2), жесткий промышленный уровень, критерий A
Другое
MTBF
122.500 часов (мин.)
MIL-HDBK-217F (250C)
Размеры
276 х 125.2 х 100мм (ШхВхГ)
Упаковка
3.3кг; 4pcs/14.2Kg/1.14CUFT

1. Все параметры, не указанные специально, измерялись при входном напряжении 230VAC, номинальной нагрузке и температуре окружающей среды 250C.
2. Шумы и пульсации измерены в полосе 20МГц с использованием витопарного кабеля длиной 12 дюймов, зашунтированного на конце соединёнными параллельно конденсаторами 0,1мкФ и 47мкФ.
3. Допустимое отклонение: включает отклонение при установлении выходного напряжения, при стабилизации и при изменении нагрузки.
4. Источник питания содержит компоненты, удовлетворяющие условиям для установки в конечное оборудование. Конечное оборудование должно быть перепроверено на соответствие директивам EMC.
