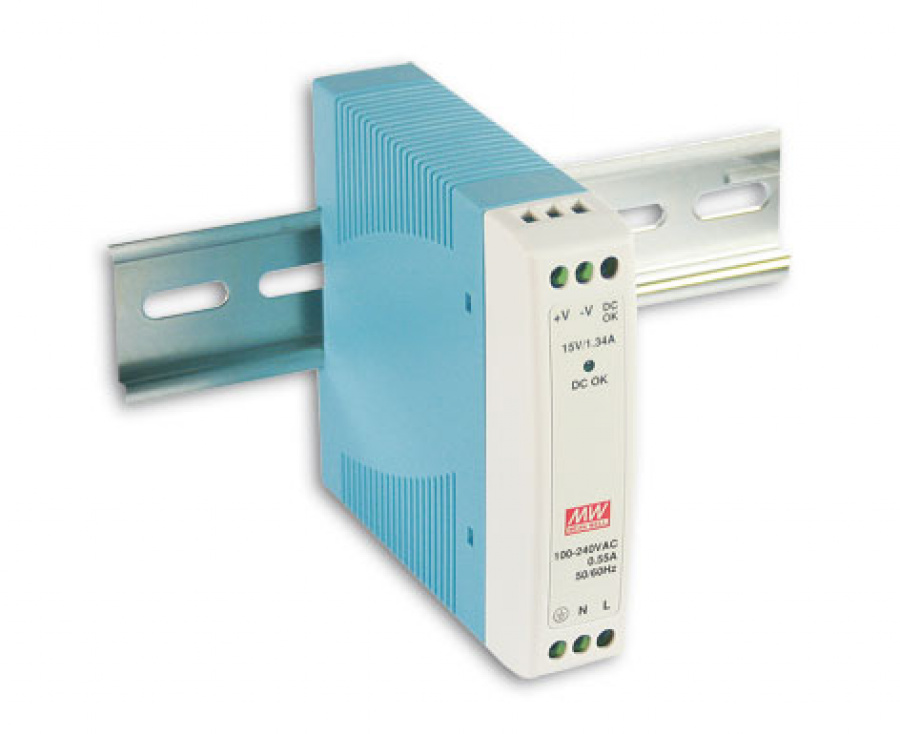

MDR-20-24
Особенности:
- Входное напряжение: 85 ~ 264VAC; 120 ~ 370VDC
- Выходное напряжение: 24VDC
- Нестабильность выходного напряжения: ±1.0%
- Ток нагрузки: 1.0A
- Мощность: 24W
- КПД: 84%
- Диапазон рабочих температур: -200C ... +700C
|
Выход
|
|
|
Напряжение DC
|
24V
|
|
Номинальный ток
|
1A
|
|
Диапазон нагрузки
|
0~1A
|
|
Номинальная мощность
|
24W
|
|
Пульсации и шумы (макс.)2
|
150mVp-p
|
|
Диапазон регулировки напряжения
|
21,6 ~ 26,4V
|
|
Отклонение выходного напряжения 3
|
± 1%
|
|
Нестабильность выходного напряжения
|
± 1%
|
|
Нестабильность выходного напряжения при нагрузке
|
± 1%
|
|
Время установки выходного напряжения 5
|
500ms, 30ms/230VAC; 1000ms, 30ms/115VAC при полной нагрузке
|
|
Время удержания (тип.)
|
50ms/230VAC; 20ms/115VAC при полной нагрузке
|
|
Вход
|
|
|
Диапазон напряжений
|
85 ~ 264VAC; 120 ~ 370VDC
|
|
Диапазон частот
|
47 ~ 63Hz
|
|
КПД (тип.)
|
84%
|
|
Переменный ток
|
0,55A/115VAC; 0,35A/230VAC
|
|
Пусковой ток
|
Холодный старт: 20A/115VAC; 40A/230VAC
|
|
Ток утечки
|
< 1mA / 240VAC
|
|
Защита
|
|
|
От перегрузки по току
|
105~160% номинальной выходной мощности
Тип защиты: ограничение тока нагрузки, автовосстановление после устранения причины сбоя |
|
От перенапряжения
|
27,6 ~ 32,4V
Отключение выходного напряжения, перезапуск при восстановлении |
|
Функции
|
|
|
Активный сигнал «DC OK» (макс.)
|
18 ~ 27V / 20mA
|
|
Рабочая среда
|
|
|
Рабочая температура
|
-200C ... +700C (в пределах нормы выходной нагрузочной кривой)
|
|
Рабочая влажность
|
20% ... 90% (неконденсируемая)
|
|
Температура и влажность хранения
|
-400C ... +850C, 10% ... 95%
|
|
Температурный коэффициент
|
± 0,03%/0C (00C ... 500C)
|
|
Вибрация
|
Компоненты: 10Hz ... 500Hz, 2G 10мин./1цикл, 60мин вдоль каждой оси X, Y, Z; монтаж: соответствует IEC60068-2-6
|
|
Безопасность и электромагнитная совместимость4
|
|
|
Стандарты безопасности
|
UL508, одобрен TUV EN60950-1, соответствует NEC класс 2/LPS
|
|
Выдерживаемое напряжение
|
I/P-O/P:3KVAC
I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|
Сопротивление изоляции
|
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDCr
|
|
Уровень излучения и радиопомех
|
Соответствует EN55011, EN55022 (CISPR22), EN61204-3 класс B
|
|
Гармонический ток
|
Соответствует EN61000-3-2,-3
|
|
Устойчивость к радиопомехам
|
Соответствует EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61000-6-1, EN61204-3, уровень легкой промышленности, критерий A
|
|
Другое
|
|
|
MTBF
|
236.900 часов (мин.)
MIL-HDBK-217F (250C) |
|
Размеры
|
22.5 х 90 х 100мм (ШхВхГ)
|
|
Упаковка
|
0.19 кг; 72 pcs/14.7 кг/0.91CUFT
|
|
1. Все параметры, не указанные специально, измерялись при входном напряжении 230VAC, номинальной нагрузке и температуре окружающей среды 250C.
|
|
|
2. Шумы и пульсации измерены в полосе 20МГц с использованием витопарного кабеля длиной 12 дюймов, зашунтированного на конце соединёнными конденсаторами 0,1мкФ и 47мкФ.
|
|
|
3. Допустимое отклонение: включает отклонение при установлении выходного напряжения, при стабилизации и при изменении нагрузки.
|
|
|
4. Источник питания содержит компоненты, удовлетворяющие условиям для установки в конечное оборудование. Конечное оборудование должно быть перепроверено на соответствие директивам EMC.
|
|
|
5. Продолжительность времени установки измерена при первом «холодном» старте. Включение/выключение может увеличить время установки.
|
|
