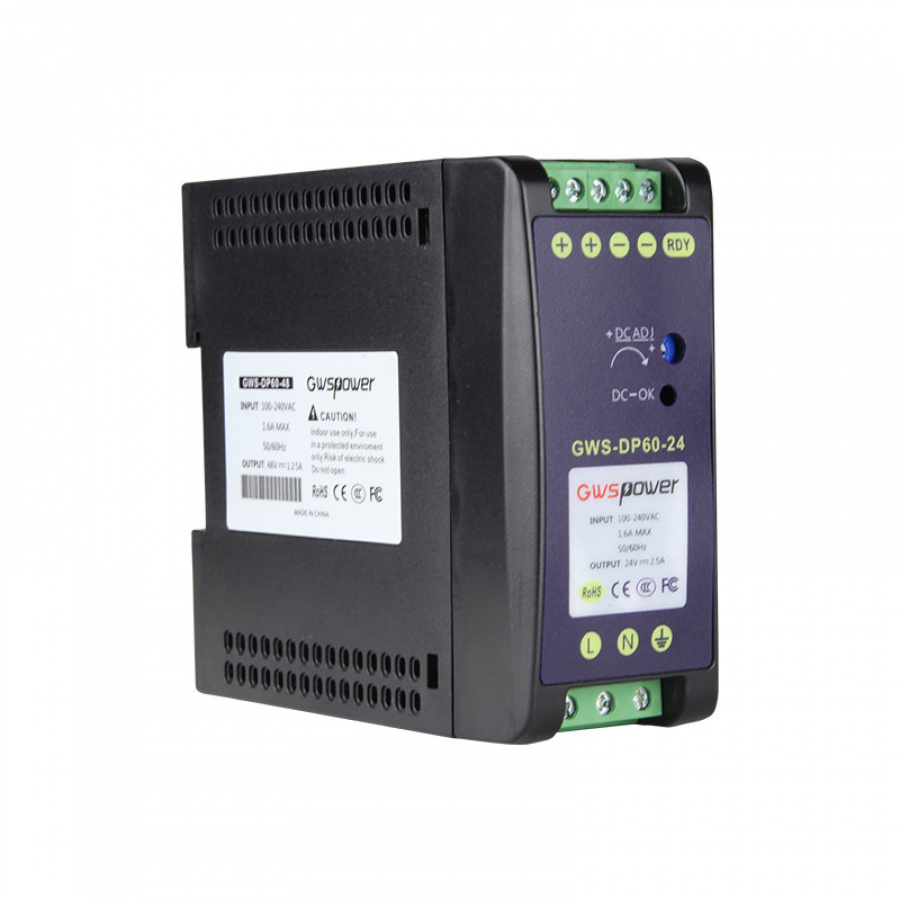

DP60-24
DP60-24 — это компактный промышленный источник питания мощностью 60 Вт для установки на DIN-рейку TS-35/7.5 или TS-35/15. Диапазон входного напряжения от 90 В до 264 В переменного тока. Соответствует стандарту EN61000-3-2, норме Европейского Союза для гармонического тока. Устройство, имеет металлический корпус, который увеличивает рассеиваемую мощность устройства. С эффективностью до 89% может работать при температуре окружающей среды от -40 до 70 С в условиях воздушной конвекции. Полноценные функции защиты и соответствующие сертификаты для промышленных устройств управления делают DP60-24 очень конкурентоспособным источником питания для промышленных применений.
Особенности:
- Входное напряжение: 90 ~ 264VAC;
- Выходное напряжение: 24VDC
- Нестабильность выходного напряжения: ±1.0%
- Ток нагрузки: 2,5A
- Мощность: 60 Вт
- КПД: 89%
- Диапазон рабочих температур: -40C ... +70C
| Наименование | Промышленный источник питания на DIN-рейку 60 Вт/24 В |
| Модель | DP60-24 |
| Группа выходов | 1 |
| Напряжение постоянного тока | 24В |
| Выходное напряжение по умолчанию | 24,00–24,2 В (Vin: 220 В переменного тока / НАГРУЗКА: 0 А) |
| Выходной номинальный ток | 2,5А |
| Диапазон выходного тока | 0-2,5А |
| Выходная номинальная мощность | 60 Вт |
| Общая пиковая выходная мощность | До 90 Вт (устойчивое время 10 с / 220 В переменного тока) |
| Пиковый выходной ток | 3,7 А (устойчивое время 10 с/220 В переменного тока) |
| пульсирующий шум | Пик - Пик ≤100 мВ (Метод тестирования: клемма должна быть подключена параллельно с емкостью 0,1 мкФ и 47 мкФ, тестирование на частоте 20 МГц) |
| Диапазон регулирования выходного сигнала при 25 ? | 22,5 - 28В |
| Точность стабилизированного напряжения | ±1% (при входном напряжении 90–264 В перем. тока, 100 % нагрузки) |
| Регулирование линии | ±0,5 % (при входе 85–264 В перем. тока, 100 % нагрузки) |
| Регулирование нагрузки | ±1% (при входном напряжении 85–264 В перем. тока, 100 % нагрузки) |
| Температурный коэффициент | ±0,03%/c |
| Время начала вывода | < 1,5 с при номинальном входе (100% нагрузка) |
| Время удержания выхода | > 20 мс при 115 В переменного тока, > 125 мс при 230 В переменного тока (100% нагрузка) |
| Выброс напряжения | ≤5% |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока |
| Диапазон входного номинального напряжения | 100~240 В переменного тока |
| Частотный диапазон | 47 Гц ~ 63 Гц |
| Стартовое напряжение | 90 В переменного тока |
| Эффективность | > 85,0 % при 115 В переменного тока, > 89,0 % при 230 В переменного тока |
| Входной ток | < 1,40 А при 115 В переменного тока, < 0,80 А при 230 В переменного тока |
| Пусковой ток | < 25 А при 115 В переменного тока и 230 В переменного тока |
| Коэффициент мощности при 25 C | > 0,6 при 115 В переменного тока, > 0,93 при 230 В переменного тока |
| Защита от перенапряжения | 78 ~ 97 Вт Качающаяся машина (Метод тестирования: увеличивайте выходной ток до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса избыточной мощности. |
| Защита от перенапряжения | 30~36В Качающаяся машина (Короткое замыкание контактов 1-2 U8, маятниковая машина. Восстановление нормального выхода после устранения короткого замыкания) Примечание: Не используйте внешнее напряжение. |
| Перегрузка по току | 3~3,7 А Качающаяся машина (Метод тестирования: увеличение выходного тока до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса перегрузки по току.) |
| Защита от короткого замыкания | Он обеспечивает длительное короткое замыкание путем подключения медного кабеля с достаточной площадью поперечного сечения (длина 15 см ± 5 см) к выходному порту питания. Самовосстановление в норму после устранения короткого замыкания. |
| Рабочая температура и влажность | от -40 до 70С; 20%~95% относительной влажности |
| Температура и влажность хранения | от -40 до 85С; 10%~95% относительной влажности без конденсации |
| Либрация | Диапазон частот: 10 ~ 500 Гц, ускорение: 2G, каждый цикл развертки 10 мин. Шесть разверток по осям X, Y и Z |
| Всплеск | Ускорение: 20G, продолжительность: 11 мс, три удара по осям X, Y и Z |
| Высота | 2000м |
| Стандарт безопасности | GB4943/EN60950 ?Ссылка ?Сертификация |
| Диэлектрическая прочность | Вход—Выход: 3 кВ переменного тока/10 мА; Вход -- Корпус: 1,5 кВ переменного тока/10 мА; Выход --- Корпус: 0,5 кВ постоянного тока/10 мА. Время каждого тестирования составляет 1 мин. |
| Тест заземления | Условия испытаний: 32 А/2 мин; Заземление: <0,1 Ом. |
| Ток утечки | Вход на GND ≤3,5 мА; Вход-выход ≤0,25 мА (вход 264 В переменного тока, 63 Гц) |
| Изоляционное сопротивление | Вход-выход: 10 МОм; |
| Кондуктивная помеха | EN55022, EN55024, FCC ЧАСТЬ 15 КЛАСС B |
| Излучаемые помехи | EN55022, EN55024, FCC ЧАСТЬ 15 КЛАСС B |
| Гармаонный ток | EN61000-3-2 КЛАСС D |
| Кондуктивная эмиссия | EN61000-4-6 Уровень 3 |
| Излучаемое излучение | EN61000-4-3 Критерий уровня 3 B |
| Излучение промышленной частоты | EN61000-4-8 Уровень 3 |
| Электростатическое излучение | EN61000-4-2 Уровень 4, критерий B |
| Электронный платеж | EN61000-4-4 Уровень 4, критерий B |
| Всплеск | EN61000-4-5 Уровень 4, критерий B |
| Падение и прерывание | EN61000-4-11 |
| Размер/Вес | 95.95*102.5*41 мм/220 г |
