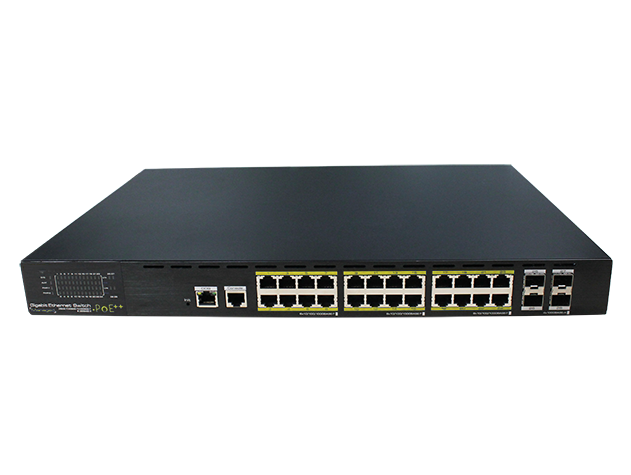

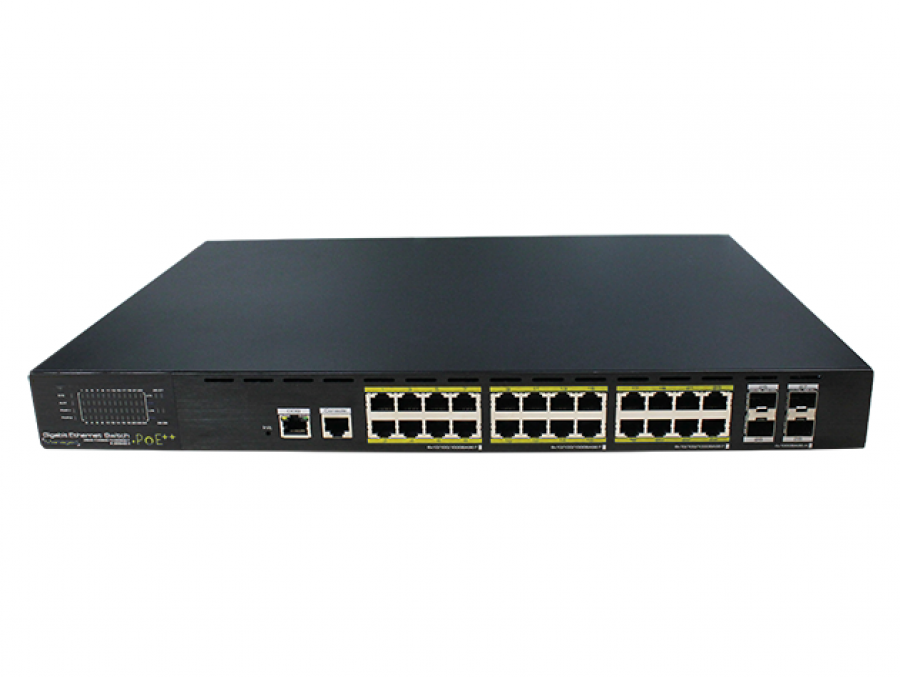

DG-5328PFM
Производитель: Digicom
Описание:
Управляемый PoE коммутатор 28 портов L2+: 24 x 10/100/1000M RJ45 с PoE++(90 Вт) + 4 x 1000M uplink SFP, бюджет мощности 2000 Вт
DG-IPS7308PFM - гигабитный управляемый коммутатор L2+ c PoE++. Он имеет 24 * 10 / 100/1000M RJ45-порта и 4 * 100 / 1000M SFP uplink слота, порт 1-24 поддерживает IEEE 802.3af /at/ bt при стандартном питании PoE. Потребляемая мощность PoE на порт достигает 90 Вт. Максимальный бюджет мощность составляет 2000 Вт.
В коммутаторе используется новое поколение высокопроизводительных аппаратных и программных средств, обеспечивающих гибкий и экономически эффективный доступ со скоростью 1000 Мбит/ с. Коммутатор имеет самые передовые механизмы защиты, ACL / QoS и гибкие функции VLAN, а также он прост в управлении и обслуживании. Как устройство электропитания PoE, оно может автоматически обнаруживать и идентифицировать оконечное оборудование, соответствующее стандарту, и подавать питание через сетевой кабель. Устройство обеспечивает идеальное сочетание цена/ качество и предназначено для использования как в сетях начального уровня (малых, корпоративных), так и для создания многоуровневых сетей. Идеально подходит для использования в опорной системе передачи данных предприятия в которую интегрированы такие системы как: IP - видеонаблюдение с использованием мощных PTZ камер, IP-телефония, для подключения беспроводных устройств большой мощности, контроллеров АСУ ТП и тд..
Особенности:
Интерфейсы:
- 24 порта 10/100M RJ45 c PoE (IEEE 802.3af/ at/ bt )
- 4 слота 1Гб SFP
- 1 консольный порт (115200,N,8,1)
- 1*OOB порт (RJ-45)
1000Mbps порты доступа и Gigabit SFP порты uplink
- Поддерживает комбинацию 10 /100/1000M Ethernet-портов доступа и Gigabit SFP-портов uplink, которая позволяет создавать многоуровневые сети.
- Поддержка неблокирующей переадресации скорости передачи.
- Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе противодавления.
Интеллектуальный источник питания PoE
- 24 * 10/100/1000 Base-T портов с RJ45 с POE согласно IEEE 802.3af/at/bt, с автоопределением устройств, при этом без повреждения устройств не поддерживающих PoE.
- Приоритетная система для порта PoE (сначала подается питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, что позволяет избежать перегрузки устройства);
- Управление сетью, вкл/выкл PoE, реализация распределения мощности по портам с PoE, установка приоритетов, просмотр состояния мощности порта, планирование вкл/выкл PoE на портах по времени/ дням недели (по расписанию) и т. д.
Аппаратно-программнные возможности
- VLAN IEEE802.1Q, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ.
- QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR.
- ALC, фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешения времени, а также обеспечивает гибкий и безопасный контроль доступа.
- IGMP V1 / V2 и IGMP Snooping.
- ERPS / STP / RSTP / MSTP.
- Статическая и динамическая агрегация.
Безопасность
- Аутентификация 802.1X;
- Изоляция портов, штормовой контроль;
- Привязка IP-MAC-VLAN-Порты
Стабильная работа
- Низкое энергопотребление, пассивное охлаждение без вентилятора, корпус из оцинкованной стали;
- Встроенный источник питания с резервированием и собственным дополнительным охлаждением, обеспечивающий стабильную выходную мощность PoE;
- CCC, CE, FCC, RoHS.
- Информативная лицевая панель с индикацией состояния устройства через LED (Питание, Link, PoE)
Простое управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
- HTTPS, SSLV3 и SSHV1 / V2;
- Интеллектуальный режим с одним ключом: CCTV, LOCK, RING, ONLINE
- RMON, системный журнал, LLDP и статистика трафика портов;
- Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля
| Модель | DG-5328PFM | |
| Интерфейсы | ||
| Downlink порты | 24*10/100/1000Base-T PoE++ RJ-45 (Auto-MDI/MDI-X) | |
| Uplink слоты | 4*1000Base-X SFP | |
| Console порт | 1*RJ-45 консольный порт | |
| OOB порт | 1*100Base-TX RJ-45 порт | |
| Кнопка инициализации | Короткое нажатие для перезапуска переключателя, длительное нажатие ? 5 с для инициализации системы | |
| Светодиодная индикация | 2 * индикаторы питания, 1 * системный индикатор, 1 * индикатор аварийной сигнализации | |
| 24* индикатора Downlink портов, 24* индикатора PoE Downlink портов, 4* индикатора Uplink портов | ||
| Подключаемый кабель UTP | Cat5e или выше | |
| Питание и потребление | ||
| Входные параметры | Опция 1 | Два источника питания AC 220В (AC1 установлен, AC2 резервный слот), оба подключаемые |
| 1 блок питания переменного тока входит в стандартную комплектацию, еще один необходимо приобретать отдельно | ||
| AC1: 100 ~ 127 В 50 ~ 60 Гц 13A макс., Номинальная выходная мощность: 1000 Вт макс. | ||
| 200 ~ 240 В, 50 ~ 60 Гц, макс. 10 А, номинальная выходная мощность: макс. 2000 Вт | ||
| AC2: 100 ~ 127 В 50 ~ 60 Гц 13A макс., Номинальная выходная мощность: 1000 Вт макс. | ||
| 200 ~ 240 В, 50 ~ 60 Гц, макс. 10 А, номинальная выходная мощность: макс. 2000 Вт | ||
| Опция 2 | Два источника питания (AC + DC резервный источник питания), оба подключаемые | |
| Блок питания переменного тока входит в стандартную комплектацию, блок питания постоянного тока необходимо приобретать отдельно | ||
| AC: 100 ~ 127 В, 50 ~ 60 Гц, макс. 13 А, номинальная выходная мощность: макс. 1000 Вт | ||
| 200 ~ 240 В, 50 ~ 60 Гц, макс. 10 А, номинальная выходная мощность: макс. 2000 Вт | ||
| DC: Номинальная мощность: 54 В, Диапазон напряжения питания: 53,5 В ~ 57 В, 40 А, Номинальная выходная мощность: 2000 Вт макс. | ||
| Потребление без PoE | ≤30 Вт | |
| Комутационная способность и производительность | ||
| Режимы пересылки | Store и Forward | |
| Коммутационная способность | 56Gbps / non-blocking | |
| Packet Forwarding Rate | 41.7Mpps | |
| Таблица MAC | 16k, поддерживается автоматическое обучение | |
| Буфер пакетов | 12Mbit | |
| Jumbo Frame | 9kB | |
| PoE | ||
| Тип PoE устройства | Конечная точка PSE (оборудование для энергоснабжения) | |
| Стандарты PoE | IEEE 802.3af/at /bt | |
| Назначение контактов PoE | 1/2(-), 3/6(+), 4/5 (+), 7/8 (-) | |
| Выходное напряжение на портах PoE | 54В DC | |
| Бюджет PoE | 90 Вт макс для каждого порта, 1900 Вт для всего коммутатора | |
| Соответствие сетевым стандартам | ||
| Сетевые стандарты | IEEE 802.1p Priority Queuing | |
| IEEE 802.1Q VLAN tagging | ||
| IEEE 802.1D Spanning Tree Algorithm | ||
| IEEE 802.1w Rapid Spanning Tree | ||
| IEEE 802.1x Authentication | ||
| IEEE 802.3ad Link Aggregation | ||
| IEEE 802.3x Flow Control | ||
| IEEE 802.3 Ethernet | ||
| IEEE 802.3u Fast Ethernet | ||
| IEEE 802.3z Gigabit Ethernet | ||
| IEEE 802.3af Power Over Ethernet | ||
| IEEE 802.3at Power Over Ethernet | ||
| IEEE 802.3bt Power Over Ethernet | ||
| EMC | ||
| EMC | FCC 47 CFR Part 15 Class A | |
| EN55032 Class A | ||
| IEC61000-4-2, Level 3: Contact Discharge: ±6kV?Air Discharge: ±8kВ | ||
| IEC61000-4-3, Level 2: 3В/m | ||
| IEC61000-4-4, Level 2: 1kВ | ||
| IEC61000-4-5, линия на землю: 6kВ | ||
| IEC61000-4-6, Level 2 (0.15MГц~80MГц) | ||
| LVD | ||
| LVD | EN 62368-1:2014 | |
| EN 62328-A11:2017 | ||
| Системные возможности | ||
| Статус системы | Имя устройства, MAC-адрес, версия прошивки и версия оборудования. | |
| Системное время и время обновления | ||
| Информация о памяти, температуре, процессоре и питании | ||
| Информация о SFP | ||
| Tтрафик и статистика | Статистика отправленных и полученных кадров | |
| Таблица MAC адресов | Таблица MAC-адресов и тип сортировки | |
| Конфигурация портов | ||
| Настройка порта | Состояние порта, скорость порта, дуплексный режим, управление трафиком и диапазон портов | |
| Предел скорости | Включить / выключить | |
| Диапазон портов, входная скорость и ограничение выходной скорости | ||
| Котроль шторма | Диапазон портов, широковещательный шторм, многоадресный шторм и неизвестный одноадресный шторм | |
| Изоляция портов | Изоляция порта или нормальный режим | |
| Диапазон портов | ||
| Конфигурация LLDP | Включить / выключить | |
| Время удержания и время интервала | ||
| Конфигурация LLDP в порту | ||
| Условия эксплуатации | ||
| Условия работы | Температура: -5~45? | |
| Относительная влажность: 5%~95% (без конденсации) | ||
| Условия хранения | Температура: -40?~85? | |
| Относительная влажность: 5%~95% (Non-condensation) | ||
| Физические характеристики | ||
| Материал | Металлический корпус | |
| Установка | В 19" стойке / настольный / настенный | |
| Размеры (Ш * Д * В) | 442*320*44 мм | |
| Вес нетто | Стандарт с 1 модулем питания переменного тока: 5 кг, модуль блока питания переменного тока: 1 кг, модуль блока питания постоянного тока: 0,3 кг | |
| Сертификация | ||
| Сертификаты | CE, FCC, EAC | |
| Модель | Описание |
| DG-5328PFM-4GX24GEP-HV-xHV | 24 х 10/100/1000Base-T с PoE (до 90 Вт) + 4 x SFP слота, 1 блок питания AC220В и и слот для установки второго резервного блока питания AC220B, бюджет мощности 2000 Вт |
| DG-5328PFM-4GX24GEP-HV-HV | 24 х 10/100/1000Base-T с PoE (до 90 Вт) + 4 x SFP слота, 2 блока питания AC220В, бюджет мощности 2000 Вт |
| DG-5328PFM-4GX24GEP-HV-xL3 | 24 х 10/100/1000Base-T с PoE (до 90 Вт) + 4 x SFP слота, 1 блока питания AC220В и слот для установки второго резервного блока питания DC54B, бюджет мощности 2000 Вт |
| DG-5328PFM-4GX24GEP-HV-L3 | 24 х 10/100/1000Base-T с PoE (до 90 Вт) + 4 x SFP слота, 1 блока питания AC220В + блока питания DC54B, бюджет мощности 2000 Вт |
