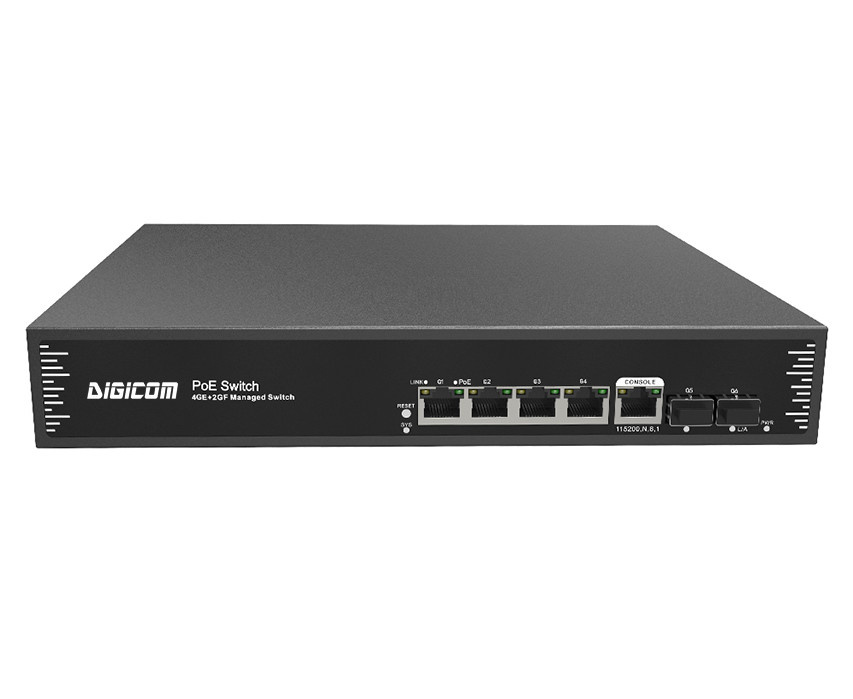

DG-33006PFM
Производитель: Digicom
Описание:
Управляемый PoE коммутатор 6 портов L2+: 4x 10/100M/1000 RJ45 с PoE+(30 Вт) + 2x 100/1000M uplink SFP
Серия DG-33006PFM - это гигабитный управляемый коммутатор L2 c PoE. Он имеет 4 * 10 /100/1000M RJ45-порта, 2 * 100 / 1000M SFP слота, порт 1-4 поддерживает IEEE 802.3af /at при стандартном питании PoE. Потребляемая мощность PoE на порт достигает 30 Вт. Максимальный бюджет мощность PoE составляет 120 Вт (версия с поддержкой IEEE 802.3at).
В серии DG-33006PFM используется новое поколение высокопроизводительных аппаратных и программных средств, обеспечивающих гибкий и экономически эффективный доступ со скоростью 1000 Мбит/ с. Коммутатор имеет самые передовые механизмы защиты, ACL / QoS и гибкие функции VLAN, а также он прост в управлении и обслуживании. Как устройство электропитания PoE, оно может автоматически обнаруживать и идентифицировать оконечное оборудование, соответствующее стандарту, и подавать питание через сетевой кабель. Устройство обеспечивает идеальное сочетание цена/ качество и предназначено для использования как в сетях начального уровня (малых, корпоративных), так и для создания многоуровневых сетей. Идеально подходит для использования в опорной системе передачи данных предприятия в которую интегрированы такие системы как: IP - видеонаблюдение, IP-телефония, для подключения беспроводных устройств, контроллеров АСУ ТП и тд..
Особенности:
Интерфейсы:
- 4 порта 10/100/1000M RJ45 c PoE (IEEE 802.3af/at )
- 2 слота 1Гб SFP
- 1 консольный порт (115200,N,8,1)
1000Mbps порты доступа и Gigabit (SFP) uplink
- Поддерживает комбинацию 10 /100/1000M Ethernet-портов доступа и Gigabit SFP-портов uplink, которая позволяет создавать многоуровневые сети.
- Поддержка неблокирующей переадресации скорости передачи.
- Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе противодавления.
Интеллектуальный источник питания PoE
- 4 * 10/100/1000 Base-T портов с RJ45 с POE согласно IEEE 802.3af/at, с автоопределением устройств, при этом без повреждения устройств не поддерживающих PoE.
- Приоритетная система для порта PoE (сначала подается питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, что позволяет избежать перегрузки устройства);
- Управление сетью, вкл/выкл PoE, реализация распределения мощности по портам с PoE, установка приоритетов, просмотр состояния мощности порта, планирование вкл/выкл PoE на портах по времени/ дням недели (по расписанию) и т. д.
Аппаратно-программнные возможности
- VLAN IEEE802.1Q, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ.
- QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR.
- ALC, фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешения времени, а также обеспечивает гибкий и безопасный контроль доступа.
- IGMP V1 / V2 и IGMP Snooping.
- ERPS / STP / RSTP / MSTP.
- Статическая и динамическая агрегация.
Безопасность
- Аутентификация 802.1X;
- Изоляция портов, штормовой контроль;
- Привязка IP-MAC-VLAN-Порты
Стабильная работа
- Низкое энергопотребление, пассивное охлаждение без вентилятора, корпус из оцинкованной стали;
- Собственный источник питания с резервированием, обеспечивающий стабильную выходную мощность PoE;
- CCC, CE, FCC, RoHS.
- Информативная лицевая панель с индикацией состояния устройства через LED (PWR, Link, PoE)
Простое управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
- HTTPS, SSLV3 и SSHV1 / V2;
- RMON, системный журнал, LLDP и статистика трафика портов;
- Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля
| Модель | DG -33006PFM | DG-33006PFM-at |
| Интерфейсы | 4*10/100/1000Base-T POE порта (Data /Power) | |
| 2*100/1000Base-X SFP порта (Data) | ||
| 1*Console RS232 порт | ||
| PoE порты | с 1 - 4 поддержка PoE @ IEEE802.3af/at | |
| Сетевые протоколы | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; | |
| IEEE802.3u 100Base-TX/FX;IEEE802.3ab 1000Base-TX | ||
| IEEE802.3z 1000Base-FX;IEEE802.3x | ||
| PoE стандарт | IEEE802.3af/at | |
| Характеристики Ethernet-портов | Порты 1-4: 10/100BaseT(X),Auto-sensing, Порты 4-5: 10/100/1000BaseT(X), Auto-sensingFull/half duplex MDI/MDI-X self-adaption | |
| SFP слоты | Gigabit SFP Port (Fiber module is not included, need to order separately, module options include single/multi mode, single/dual fiber, LC) | |
| Режим пересылки | Store and Forward (Full wire speed) | |
| Пропускная способность | 128Gbps (без блокировки) | |
| Скорость пересылки @ 64 байта | 8.93Mpps | |
| MAC | 8K | |
| Буферная память | 4.1M | |
| Jumbo Frame | 10K | |
| CPU(Hz) | 500M | |
| DRAM | 1G | |
| Flash | 128M | |
| Наработка на отказ (MTBF) | 100 000 часов | |
| Скорость передачи и дистанция | 10BASE-T : Cat3,4,5 UTP(≤100 meter) | |
| 100BASE-TX : Cat5 or later UTP(≤100 meter) | ||
| 1000BASE-TX : Cat5 or later UTP(≤100 meter) | ||
| Характеристики оптических линий | Многомод: 850nm 0 ~ 550M, одномод: 1310nm 0 ~ 40KM, 1550nm 0 ~ 120 км | |
| Подача PoE по UTP | По умолчанию: 1/2(+), 3/6(-); | |
| Oпционально: 4/5(+), 7/8(-) | ||
| Потребление на порт | 30Вт/15.4Вт | 30Вт/30Вт |
| Бюджет мощности/ входное напряжение | 65 Вт (AC100-240В) | 130 Вт (AC100-240Вт) |
| Потребляемая мощность | В режиме Standby:?6Вт; При полной нагрузке:?60Вт | В режиме Standby:?8Вт; При полной нагрузке:?120Вт |
| LED индикация | Питание:PWR(yellow), system :SYS(yellow), network ;Link(yellow), POE: PoE (green), Rate:Speed:(green),Fiber port: L/A(green) | |
| Сброс настроек | Имеется кнопка сброса к заводским настройкам | |
| Питание | Встроенный источник питания AC: 100~240В 50-60Hz 2.3A | Встроенный источник питания AC: 100~240В 50-60Hz 4.1A |
| Условия работы | -20~+55°C;5%~90% RH, Non-condensing | |
| Условия хранения | -40~+75°C;5%~95% RH, Non-condensing | |
| Размеры | 270*181*44.5mm | |
| Вес нетто/ брутто | <1.5 кг / <2.0 кг | |
| Изоляция/ класс защиты | Изоляция портов 4KV 8/20us; Класс защиты: IP30 | |
| Сертификация | CE mark, commercial;CE/LVD EN60950; | |
| FCC Part 15 Class B; RoHS; | ||
| Гарантия | 1 год | |
| Управление сетью, безопасность, особенности | ||
| Интерфейсы | IEEE802.3X (Full duplex) | |
| Контроль широковещательного шторма на основе скорости порта | ||
| Ограничение скорости потока сообщений на порт. Минимум 64 Кбит/ с | ||
| Управление PoE портами | Распределение выходной мощности PoE для каждого порта | |
| Рабочий статус PoE | ||
| Отложенный старт подачи питания | ||
| Планирование работы по времени | ||
| VLAN | 4K VLAN based on port, IEEE802.1q | |
| VLAN based on protocol | ||
| QinQ конфигурация | ||
| Агрегация | LACP | |
| Ручная агрегация | ||
| Максимум 6 групп агрегации и максимум 8 портов на группу | ||
| Spanning Tree | STP(IEEE802.1d) | |
| RSTP(IEEE802.1w) | ||
| MSTP(IEEE802.1s) | ||
| Multicast | IGMP Snooping v1/v2/v3, Max 64 multicast groups | |
| Быстрый выход | ||
| MLD Snooping v1/v2 | ||
| Multicast VLAN | ||
| Зеркалирование | Двунаправленное зеркалирование данных на основе порта | |
| QoS | Diff-Serv QoS | |
| 8 выходных очередей на каждом порте | ||
| 802.1p/DSCP priority mapping | ||
| Queue Scheduling Algorithm (SP,WRR,SP+WRR) | ||
| Priority Mark/Remark | ||
| ACL | Фильтрация пакетов L3-L4, соответствие первым 80 байтам сообщения. Предоставьте ACL на основе MAC-адреса, MAC-адреса назначения, IP-источника, IP-адреса назначения, типа IP-протокола, порта TCP / UDP, диапазона портов TCP / UDP, VLAN и т. д. | |
| Безопасность | Изоляция портов | |
| Управления широковещательным штормом | ||
| Port-MAC Binding, IP-MAC-Port Binding | ||
| DHCP | DHCP Relay | |
| DHCP Client | ||
| DHCP Snooping | ||
| Управление и обслуживание | Web управление(HTTPS) | |
| SNMP V1/V2C/V3 | ||
| Восстановление одним ключом | ||
| NTP | ||
| Запись логина | ||
| Модель | Описание |
| DG-3306PFM-2GX4P-HV | 4*10/100/1000M портов RJ45 c PoE + 2*Gigabit SFP слота, порты 1-4 с PoE, IEEE802.3af/at. Общий бюджет мощности 65 Вт. Встроенный источник питания. |
| DG-33006PFM-at-2GX4P-HV | 4*10/100/1000M портов RJ45 c PoE + 2*Gigabit Combo SFP слота, 1-4 с PoE, IEEE802.3af/at. Общий бюджет мощности 130 Вт. Встроенный источник питания. |
