Производитель: Digicom

Описание:

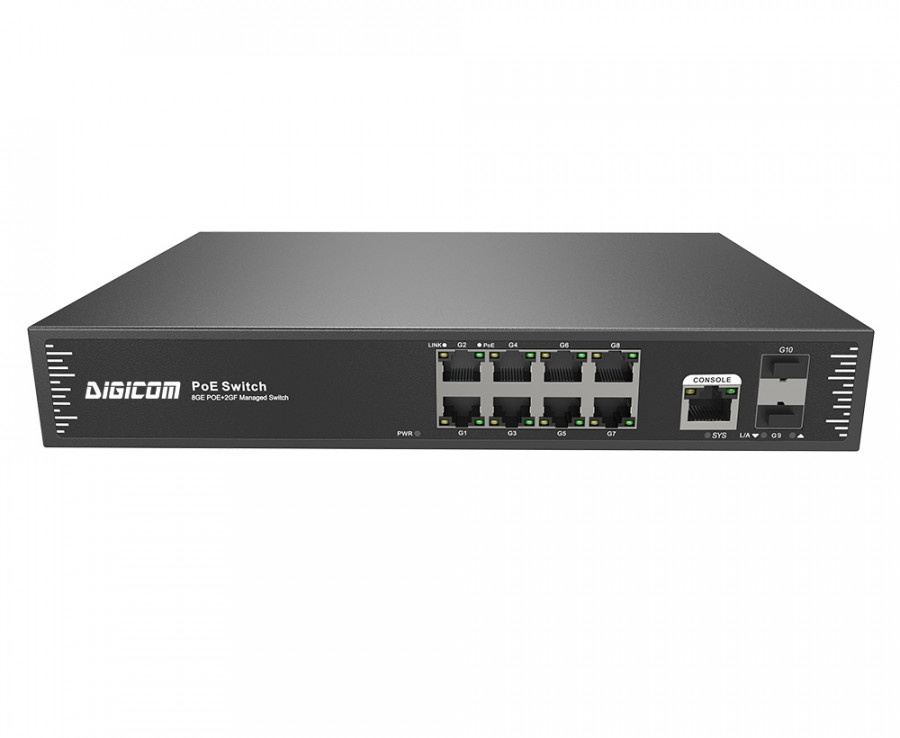

Управляемый PoE коммутатор 10 портов L2+: 8x 10/100M RJ45 с PoE+(30 Вт) + 2x 100/1000M uplink SFP

Серия DG-33108PFM - это гигабитный управляемый коммутатор L2 c PoE. Он имеет 8 * 10 / 100M RJ45-портов, 2 * 10/100 / 1000M с RJ45 или 2 * 100 / 1000M SFP слота (комбинированные порты), порт 1-8 поддерживает IEEE 802.3af /at при стандартном питании PoE. Потребляемая мощность PoE на порт достигает 30 Вт. Максимальный бюджет мощность PoE составляет 120 Вт и 240 Вт (версия с поддержкой IEEE 802.3at).

В серии DG-33108PFM используется новое поколение высокопроизводительных аппаратных и программных средств, обеспечивающих гибкий и экономически эффективный доступ со скоростью 100 Мбит/ с. Коммутатор имеет самые передовые механизмы защиты, ACL / QoS и гибкие функции VLAN, а также он прост в управлении и обслуживании. Как устройство электропитания PoE, оно может автоматически обнаруживать и идентифицировать оконечное оборудование, соответствующее стандарту, и подавать питание через сетевой кабель.  Устройство обеспечивает идеальное сочетание цена/ качество и предназначено для использования как в сетях начального уровня (малых, корпоративных), так и для создания многоуровневых сетей. Идеально подходит для использования в опорной системе передачи данных предприятия в которую интегрированы такие системы как: IP - видеонаблюдение, IP-телефония, для подключения беспроводных устройств, контроллеров АСУ ТП и тд..

Особенности:

Интерфейсы:

  • 8 портов 10/100/1000M RJ45 c PoE (IEEE 802.3af/at )
  • 2 слота 1Гб SFP
  • 1 консольный  порт (115200,N,8,1)

Гигабитные порты доступа и гигабитные порты uplink

  • Поддерживает комбинацию 10 /100/1000M Ethernet-портов доступа и Gigabit SFP-портов uplink, которая позволяет создавать многоуровневые сети.
  • Поддержка неблокирующей переадресации скорости передачи.
  • Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе противодавления.

Интеллектуальный источник питания PoE

  • 8 * 10/100 Base-T портов с RJ45 с POE согласно IEEE 802.3af/at, с автоопределением устройств, при этом без повреждения устройств не поддерживающих PoE.
  • Приоритетная система для порта PoE (сначала подается питание на порт с высоким уровнем приоритета, когда бюджет мощности недостаточен, что позволяет избежать перегрузки устройства);
  • Управление сетью, вкл/выкл PoE, реализация распределения мощности по портам с PoE, установка приоритетов, просмотр состояния мощности порта, планирование вкл/выкл PoE на портах по времени/ дням недели (по расписанию) и т. д.

Аппаратно-программнные возможности

  • VLAN IEEE802.1Q, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ.
  • QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR.
  • ALC, фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешения времени, а также обеспечивает гибкий и безопасный контроль доступа.
  • IGMP V1 / V2 и IGMP Snooping.
  • STP / RSTP / MSTP.
  • Статическая и динамическая агрегация.

Безопасность

  • Аутентификация 802.1X;
  • Изоляция портов, штормовой контроль;
  • Привязка IP-MAC-VLAN-Порты

Стабильная работа

  • Низкое энергопотребление, активное охлаждение вентилятором, корпус из оцинкованной стали;
  • Собственный источник питания с резервированием, обеспечивающий стабильную выходную мощность PoE;
  • CCC, CE, FCC, RoHS.
  • Информативная лицевая панель с индикацией состояния устройства через LED (PWR, Link, PoE)

Простое управление и обслуживание

  • Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
  • HTTPS, SSLV3 и SSHV1 / V2;
  • RMON, системный журнал, LLDP и статистика трафика портов;
  • Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля

одель

DG-33010PFM

DG-33010PFM-at

Характеристики интерфейса

Фиксированный порт

8 портов 10/100/1000Base-T PoE (данные / питание)

2 Uplink порта SFP 100/1000Base-X

1 * консольный порт RS232 (115200, N, 8,1)

Порт Ethernet

10/100/1000Base-T (X), автоматическое определение, полудуплексный / полудуплексный MDI / MDI-X, самоадаптация

Передача по витой паре

10BASE-T: Cat3,4,5 UTP (≤100 метров)

100BASE-TX: Cat5 или более поздний UTP (≤100 метров)

1000BASE-T: Cat5e или более поздний UTP (≤100 метров)

Слот SFP Порт

Оптоволоконный интерфейс Gigabit SFP, соответствующие оптические модули по умолчанию (опционально заказываются одномодовый / многомодовый, одно- / двухволоконный оптический модуль. LC)

Оптический кабель

Многомодовый: 850нм 0 ~ 550 м, одномодовый: 1310нм 0 ~ 40 км, 1550нм 0 ~ 120 км.

Параметр чипа

Тип сетевого управления

L2 +

Сетевой протокол

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X

IEEE802.3x

Режим пересылки

Store and Forward (Полная скорость передачи)

Коммутационная способность

56 Гбит/с

Пересылка

Скорость @ 64 байта

14,88 млн пакетов в секунду

MAC

8K

Буферная память

4,1M

Jumbo Frame

10K

CPU(Hz) 500М
DRAM 1 G
Flash 128M

Светодиодный  индикатор

Питание: PWR (зеленый), система: SYS (зеленый), сеть: Link (желтый), оптоволоконный порт: L / A (зеленый), POE: PoE (зеленый)

Переключатель сброса

Да, восстановление заводских настроек нажатием одной кнопки

PoE и питание

PoE порт

Порты с 1 по 8 IEEE802.3af/at POE

Управление PoE

Общий предел мощности источника питания PoE

Распределение выходной мощности PoE, выключено и включено

Конфигурация приоритета вывода PoE

PoE рабочий статус

Отложенный старт подачи питания

Планирование работы и времени PoE

Вывод источника питания

По умолчанию 1/2 (+), 3/6 (-)

Максимальная мощность на порт

30Вт; IEEE802.3af / at

Общий PWR / входное напряжение

130 Вт (AC100-240В)

250 Вт (AC100-240В)

Потребляемая мощность

В режиме ожидания <8 Вт, полная нагрузка <120 Вт

В режиме ожидания <10 Вт, при полной нагрузке <240 Вт

Источник питания

Встроенный блок питания, AC 100 ~ 240 В, 50-60 Гц, 2.3A

Встроенный блок питания, AC 100 ~ 240 В, 50-60 Гц, 4.1 А

Физические параметры

Температура эксплуатации / влажность

-20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации

Температура хранения / влажность

-40 ~ + 75 ° C, 5% ~ 95% относительной влажности без конденсации

Размер (Д * Ш * В)

270 * 181 * 44,5 мм

Вес нетто / брутто

<1,7 кг / <2,2 кг

Установка

Настольный, 19-дюймовый шкаф высотой 1U

Сертификация и гарантия

Уровень молниезащиты / защиты

Защита от молнии: 4KV 8 / 20us; Уровень защиты: IP30

Сертификация

CCC,CE mark, commercial; CE/LVD EN60950;FCC Part 15 Class B; RoHS

Гарантия

3 года.

Возможности сетевого управления

Интерфейс

IEEE802.3X (полнодуплексный)

Настройка защиты порта по температуре

Настройка энергосбережения

Контроль широковещательного шторма на основе скорости порта

Ограничение скорости потока сообщений в порту доступа.

Минимальный размер частиц - 64 Кбит/с.

Функции уровня 3

L2 + управление сетью, управление IPV4 / IPV6

Пересылка с мягкой маршрутизацией L3,

Статический маршрут, маршрут по умолчанию @ 128 шт., APR @ 1024 шт.

VLAN

4K VLAN на основе порта, IEEE802.1q

VLAN на основе протокола

VLAN на основе MAC

Голосовой VLAN, конфигурация QinQ

Конфигурация порта доступа, магистрали, гибрида

Агрегация портов

LACP, Статическая агрегация, Максимум 5 групп агрегации и 8 портов на группу.

Связующее дерево

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Протокол промышленной кольцевой сети

G.8032 (ERPS), время восстановления менее 20 мс

Максимум 250 колец, максимум 254 устройств в кольце.

Многоадресная рассылка

MLD Snooping v1 / v2, Multicast VLAN

IGMP Snooping v1 / v2, макс 250 групп многоадресной рассылки, быстрый выход

Зеркалирование портов

Двунаправленное зеркальное отображение данных на основе порта

QoS

Ограничение скорости потока

Фильтрация пакетов на основе потоков

8 * Очередей вывода каждого порта

Сопоставление приоритетов 802.1p / DSCP

QoS Diff-Serv, отметка приоритета / примечание

Алгоритм планирования очереди (SP, WRR, SP + WRR)

ACL

ACL выдачи на основе порта, ACL на основе порта и VLAN

Фильтрация пакетов от L2 до L4, соответствующая первым 80 байтам сообщения. ACL на основе MAC-адреса, MAC-адреса назначения, источника IP, IP-адреса назначения, типа протокола IP, порта TCP / UDP, диапазона портов TCP / UDP, VLAN и т.д.

Безопасность

Привязка IP-MAC-VLAN-Port

Проверка ARP, Anti-DoS атака

AAA и RADIUS, предел обучения MAC

Черные дыры Mac, защита источника IP

IEEE802.1X и аутентификация MAC-адреса

Контроль широковещательного шторма, резервное копирование данных хоста

SSH 2.0, SSL, изоляция портов, ограничение скорости сообщений ARP

Иерархическое управление пользователями и защита паролем

DHCP

DHCP Client, DHCP Snooping, DHCP Server, DHCP Relay

Управление

Восстановление одним нажатием

Кабельная диагностика, LLDP

Веб-управление (HTTPS)

NTP, журнал работы системы, Ping

Просмотр состояния мгновенной загрузки ЦП

Консоль / AUX-модем / Telnet / SSH2.0 CLI

Загрузка и управление по FTP, TFTP, Xmodem, SFTP, SNMP V1 / V2C / V3

DG NMS - платформа интеллектуальной системы управления сетью (LLDP + SNMP)

Система

Сетевой кабель Ethernet категории 5

Веб-браузер: Mozilla Firefox 2.5 или выше, браузер Google Chrome V42 или выше, Microsoft Internet Explorer10 или выше;

TCP / IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux или Mac OS X), установленные на каждом компьютере в сети.
