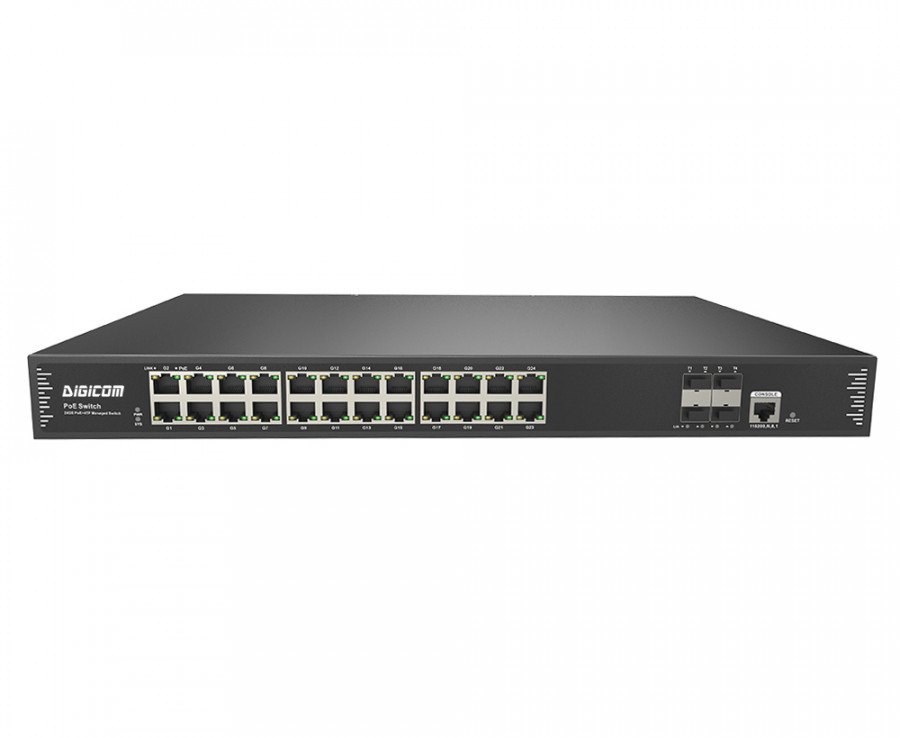

| Модель |
DG-38028PFM |
DG-38028PFM-at |
| Интерфейсы |
| Ко-во портов |
24*10/100/1000Base-T PoE портов (Данные/Питание) |
| 4*1/10G uplink SFP+ слот (Данные) |
| 1*Console RS232 порт (115200,N,8,1) |
| Параметры Ethernet портов |
с 1-24 порты 10/100/1000BaseT автоматическое определение, полнодуплексный / полудуплексный MDI / MDI-X, самоадаптация |
| Дистанция передачи |
10BASE-T: Cat3,4,5 UTP(≤100 метров) |
| 100BASE-TX: Cat5 или выше UTP (≤100 метров) |
| 1000BASE-T: Cat5e или выше UTP(≤100 метров) |
| Оптические порты |
Оптоволоконный порт 10G SFP +, соответствующие оптические модули по умолчанию (опционально заказываются одномодовый / многомодовый, одномодовый / двухволоконный оптический модуль. LC) |
| Дистанция передачи по оптике |
Многомод: 850nm 0~300M(10G) ,850nm 0~500M (1.25G); Одномод:1310nm 0~40 км,1550nm 0~120 км |
| Комутационные параметры |
| Уровень |
L3 |
| Сетевые протоколы |
IEEE802.3 10BASE-T, IEEE802.3i 10Base-T |
| IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-LR/SR, IEEE802.3x |
| Режим пересылки |
Store and Forward (Полная скорость передачи) |
| Коммутационная способность |
598Gbps (без блокировки) |
| Пересылка Скорость @ 64 байта |
95.23Mpps |
| MAC |
32K |
| Буферная память |
32M |
| Jumbo Frame |
9.6K |
| Светодиодная индикация |
Питание: PWR (зеленый), система: SYS (зеленый), сеть: Link (желтый), оптоволоконный порт: L / A (зеленый), POE: PoE (зеленый) |
| Кнопка сброса |
Да, восстановление заводских настроек нажатием одной кнопки |
| PoE и питание |
| PoE порты |
с 1 по 24 |
| Управление PoE |
Рабочий статус PoE |
| Отложенный старт подачи питания |
| Конфигурация приоритета вывода PoE |
| Планирование работы PoE по времени |
| Общий предел мощности источника питания PoE |
| Распределение выходной мощности PoE, выключено и включено |
| Клемма источника питания |
1/2 (+), 3/6 (-) |
| Максимальная мощность на порт |
30 Вт, IEEE802.3af/at |
| Общий бюджет мощности / входное напряжение |
400 Вт/ (AC100-240В) |
600 Вт/ (AC100-240В) |
| Потребляемая мощность |
Standby<25 Вт,При полной нагрузке <400 Вт |
Standby<30 Вт,При полной нагрузке <600 Вт |
| Источник питания |
Встроенный источник питания AC100~240В 50-60 Гц 5A |
Встроенный источник питания AC100~240В 50-60 Гц 6.6A |
| Физические характеристики |
| Температура эксплуатации / влажность |
от -20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации |
| Температура хранения / влажность |
от -40 ~ + 80 ° C, 5% ~ 95% относительной влажности без конденсации |
| Габариты (Д * Ш * В) |
440*290*44.5 мм |
| Вес нетто / брутто |
<4.4 кг / <5.0 кг |
<4.6 кг / <5.3 кг |
| Монтаж |
Настольный , в 19" конструктив, высота устройства 1U |
| Certification & Warranty |
| Уровень молниезащиты / защиты |
Защита от молнии: 4KV 8 / 20us; Класс защиты: IP30 |
| Сертификация |
CCC;CE mark, commercial; CE/LVD EN60950;FCC Part 15 Class B; RoHS, EAC |
| Гарантия |
3 года |
| Возможности сетевого управления |
| Управление интерфейсами |
IEEE802.3X (полнодуплексный) |
| Настройка защиты порта по температуре |
| Настройка энергосбережения |
| Контроль широковещательного шторма на основе скорости порта |
Ограничение скорости потока сообщений в порту доступа
Настройка защиты порта по температуре
Настройка энергосбережения
Контроль широковещательного шторма на основе скорости порта
Ограничение скорости потока сообщений в порту доступа
Настройка защиты порта по температуре
Настройка энергосбережения
Контроль широковещательного шторма на основе скорости портаОграничение скорости потока сообщений в порту доступа |
| Минимальный размер частиц - 64 Кбит/ с |
| Функции уровня 3 |
Управление сетью на уровне L3 , IPV4/IPV6 |
| Переадресация с мягкой маршрутизацией L3 |
| Статический маршрут, маршрут по умолчанию @ 128 шт., APR @ 1024 шт. |
| VLAN |
4K VLAN на основе порта, IEEE802.1q |
| VLAN на основе протокола |
| VLAN на основе MAC |
| Voice VLAN, конфигурация QinQ |
| Конфигурация порта доступа, магистрали, гибрида |
| Агрегация портов |
LACP, Статическая агрегация |
| Максимум 14 групп агрегации и 8 портов на группу |
| Spanning Tree |
STP (IEEE802.1d),RSTP (IEEE802.1w),MSTP (IEEE802.1s) |
| Протокол промышленной кольцевой сети |
G.8032 (ERPS), время восстановления менее 20 мс |
| Максимум 250 колец, максимум 1024 устройств в кольце |
| Многоадресная рассылка |
MLD Snooping v1/v2,Multicast VLAN |
| IGMP Snooping v1 / v2, макс 1024 групп многоадресной рассылки, быстрый выход |
| Зеркалирование портов |
Двунаправленное зеркальное отображение данных на основе порта |
| QoS |
Ограничение скорости потока |
| Фильтрация пакетов на основе потоков |
| 8 * Очередей вывода каждого порта |
| Сопоставление приоритетов 802.1p / DSCP |
| QoS Diff-Serv, отметка приоритета / примечание |
| Алгоритм планирования очереди (SP, WRR, SP + WRR) |
| ACL |
ACL выдачи на основе порта, ACL на основе порта и VLAN |
| Фильтрация пакетов от L2 до L4, соответствующая первым 80 байтам сообщения. ACL на основе MAC-адреса, MAC-адреса назначения, источника IP, IP-адреса назначения, типа протокола IP, порта TCP / UDP, диапазона портов TCP / UDP, VLAN и т.д. |
| Безопасность |
Привязка IP-MAC-VLAN-порт |
| Проверка ARP, Anti-DoS атака |
| AAA и RADIUS, предел обучения MAC |
| Mac black holes, защита источника IP |
| IEEE802.1X и аутентификация MAC-адреса |
| Контроль широковещательного шторма, резервное копирование данных хоста |
| SSH 2.0, SSL, изоляция портов, ограничение скорости сообщений ARP |
| Иерархическое управление пользователями и защита паролем |
| DHCP |
DHCP Client,DHCP Snooping, DHCP Server,DHCP Relay |
| Управление |
Восстановление одним нажатием |
| Кабельная диагностика, LLDP |
| Веб-управление (HTTPS) |
| NTP, журнал работы системы, Ping test |
| Просмотр состояния мгновенной загрузки ЦП |
| Консоль / AUX-модем / Telnet / SSH2.0 CLI |
| Загрузка и управление по FTP, TFTP, Xmodem, SFTP, SNMP V1 / V2C / V3 |
| DG NMS - платформа интеллектуальной системы управления сетью (LLDP + SNMP |
| Системные требования |
Сетевой кабель Ethernet категории 5 |
| Веб-браузер: Mozilla Firefox 2.5 или выше, браузер Google Chrome V42 или выше, Microsoft Internet Explorer 10 или выше; |
| TCP / IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux или Mac OS X), установленные на каждом компьютере в сети |
