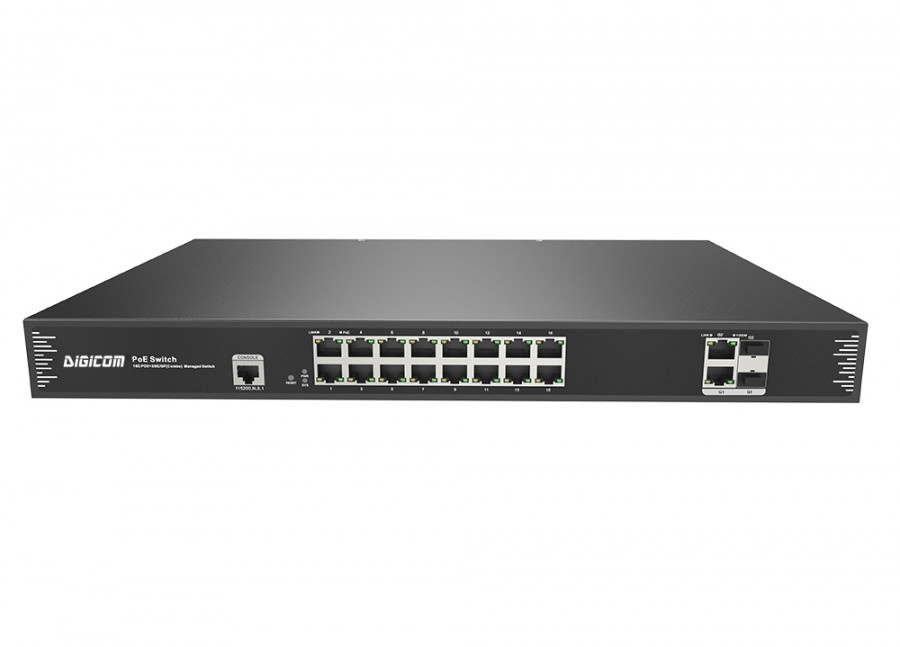

DG-31016FM
Производитель: Digicom
Описание:
Управляемый L2+ коммутатор 18 портов: 16 x 10/100M RJ45 + 2 х Gigabit Combo
Серия DG-31016FM - это гигабитный управляемый коммутатор L2. Он имеет 16 * 10 / 100M RJ45-портов, 2 * 10/100 / 1000M с RJ45 или 2 * 100 / 1000M SFP слота (комбинированные порты), порт 1-16 поддерживает IEEE 802.3af / при стандартном питании PoE. Потребляемая мощность PoE на порт достигает 30 Вт. Максимальный бюджет мощность PoE составляет 250 Вт и 400 Вт (версия с поддержкой IEEE 802.3at).
В коммутаторе используется новое поколение высокопроизводительных аппаратных и программных средств, обеспечивающих гибкий и экономически эффективный доступ со скоростью 100 Мбит/ с. Коммутатор имеет самые передовые механизмы защиты, ACL / QoS и гибкие функции VLAN, а также он прост в управлении и обслуживании. Устройство обеспечивает идеальное сочетание цена/ качество и предназначено для использования как в сетях начального уровня (малых, корпоративных), так и для создания многоуровневых сетей.
Особенности:
Интерфейсы:
- 16 портов 10/100M RJ45
- 2 комбо-порта 1Гб SFP/RJ45
- 1 консольный порт (115200,N,8,1)
100Mbps порты доступа и Gigabit (TP/SFP) combo порты uplink
- Поддерживает комбинацию 10 / 100M Ethernet-портов доступа и Gigabit TP/ SFP-портов uplink, которая позволяет создавать многоуровневые сети.
- Поддержка неблокирующей переадресации скорости передачи.
- Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе противодавления.
Аппаратно-программнные возможности
- VLAN IEEE802.1Q, гибкое разделение VLAN, голосовая VLAN и конфигурация QinQ.
- QoS, режим приоритета на основе 802.1P, порт и DSCP, алгоритм планирования очереди, включая EQU, SP, WRR и SP + WRR.
- ALC, фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешения времени, а также обеспечивает гибкий и безопасный контроль доступа.
- IGMP V1 / V2 и IGMP Snooping.
- ERPS / STP / RSTP / MSTP.
- Статическая и динамическая агрегация.
Безопасность
- Аутентификация 802.1X;
- Изоляция портов, штормовой контроль;
- Привязка IP-MAC-VLAN-Порты
Стабильная работа
- Низкое энергопотребление, активное охлаждение вентилятором, корпус из оцинкованной стали;
- Встроенный источник питания;
- CCC, CE, FCC, RoHS.
- Информативная лицевая панель с индикацией состояния устройства через LED (PWR, Link, PoE)
Простое управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP (V1 / V2 / V3);
- HTTPS, SSLV3 и SSHV1 / V2;
- RMON, системный журнал, LLDP и статистика трафика портов;
- Мониторинг процессора, мониторинг памяти, тест Ping и диагностика кабеля
| Model | DG-31016FM | DG-31024FM |
| Интерфейсы | ||
| Порты | 16*10/100Base-TX RJ45 ports (Data) | 24*10/100Base-TX RJ45 ports (Data) |
| 2*10/100/1000Base-T uplink RJ45 ports(Data) | 2*10/100/1000Base-T uplink RJ45 ports(Data) | |
| 2*100/1000Base-X uplink SFP slot ports (combo ports) (Data) | 2*100/1000Base-X uplink SFP slot ports (combo ports) (Data) | |
| 1 * RS232 console port(115200,N,8,1) | 1 * RS232 console port(115200,N,8,1) | |
| Ethernet-порты | Port 1-16 support 10/100Base-TX, Port 17-18 support 10/100/1000Base-T(X) automatic detection, full / half duplex MDI/MDI-X adaptive | Port 1-24 support 10/100Base-TX, Port 25-26 can support 10/100/1000BaseT(X) automatic detection, full / half duplex MDI/MDI-X adaptive |
| Twisted Pair Transmission | 10BASE-T: Cat3,4,5 UTP(≤100 meter) | |
| 100BASE-TX: Cat5 or later UTP(≤100 meter) | ||
| 1000BASE-T: Cat5e or later UTP(≤100 meter) | ||
| SFP слоты | Gigabit SFP optical fiber interface, default matching optical modules (optional order single-mode / multi-mode, single fiber / dual fiber optical module. LC) | |
| Дистанция и длина волны передачи по оптике | Multi mode: 850nm / 0 ~ 550M | |
| single mode: 1310nm / 0 ~ 40KM, 1550nm / 0 ~ 120KM. | ||
| Параметры чипа | ||
| Сетевые протоколы | IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, | |
| IEEE802.3u 100Base-TX/FX, | ||
| IEEE802.3ab 1000Base-T | ||
| IEEE802.3z 1000Base-X | ||
| IEEE802.3x | ||
| Режим пересылки | Store and Forward (полная скорость передачи) | |
| Switching Capacity | 64Gbps | |
| Forwarding | 5.36Mpps | 6.55Mpps |
| Rate@64byte | ||
| MAC | 16K | |
| Buffer Memory | 4M | |
| Jumbo Frame | 10K | |
| LED индикация | Питание: PWR (green), сеть: Link, link/Act (yellow), скорость: SPD (green) | |
| Сброс настроек | Имеется кнопка сброса к заводским настройкам | |
| Питание и потребление | ||
| Бюджет мощности/ входное напряжение | 30Вт/ (AC100-240В) | |
| Потребляемая мощность | Standby<16Вт, При полной нагрузке <20Вт | Standby<18W, При полной нагрузке:<25Вт |
| Питание | Встроенный источник питания, AC100~240В 50-60Hz 0.56A | |
| Физические характеристики | ||
| Условия работы | -20~+55°C, 5%~90% RH Non condensing | |
| Условия хранения | -40~+75°C, 5%~95% RH Non condensing | |
| Размеры | 440*290*44.5mm | |
| Вес нетто/ брутто | <3.5 кг / <4.0 кг | <4.6 кг / <5.1 кг |
| Монтаж | В 19 конструктив, высота 1U | |
| Сертификация и гарантия | ||
| Изоляция/ класс защиты | Изоляция портов: 4KV 8/20us, Класс защиты: IP30 | |
| Гарантия | 3 года | |
| Управление сетью, безопасность, особенности | ||
| Интерфейсы | IEEE802.3X (Full-duplex) | |
| Broadcast storm control based on port speed | ||
| The speed limit of the message flow in the access port. | ||
| The minimum particle size is 64Kbps. | ||
| VLAN | QinQ configuration | |
| VLAN based on protocol | ||
| 4K VLAN based on port, IEEE802.1q | ||
| Агрегация | LACP,Manual aggregation | LACP,Manual aggregation |
| Max 9 aggregation groups and 8 ports per group. | Max 13 aggregation groups and 8 ports per group. | |
| Spanning Tree | STP (IEEE802.1d),RSTP (IEEE802.1w),MSTP (IEEE802.1s) | |
| Multicast | MLD Snooping v1/v2,Multicast VLAN | |
| IGMP Snooping v1/v2/v3, Max 64 multicast groups, Fast log out | ||
| Зеркалирование | Двунаправленное зеркалирование данных на основе порта | |
| QoS | Diff-Serv QoS | |
| Priority Mark/Remark | ||
| 8*Output queues of each port | ||
| 802.1p/DSCP priority mapping | ||
| Queue Scheduling Algorithm (SP,WRR,SP+WRR) | ||
| ACL | L2-L4 packet filtering, matching first 80 bytes message. Provide ACL based on MAC, Destination MAC, IP Source, Destination IP, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range and VLAN etc. Port-based Issuing ACL. | |
| Безопасность | Изоляция портов | |
| Управления широковещательным штормом | ||
| Port-MAC Binding, IP-MAC-Port Binding | ||
| DHCP | DHCP Client,DHCP Snooping,DHCP Relay | |
| Управление и обслуживание | Web Management (HTTPS) | |
| SNMP V1/V2C/V3 | ||
| Восстановление одним ключом | ||
| NTP | ||
| Запись логина | ||
