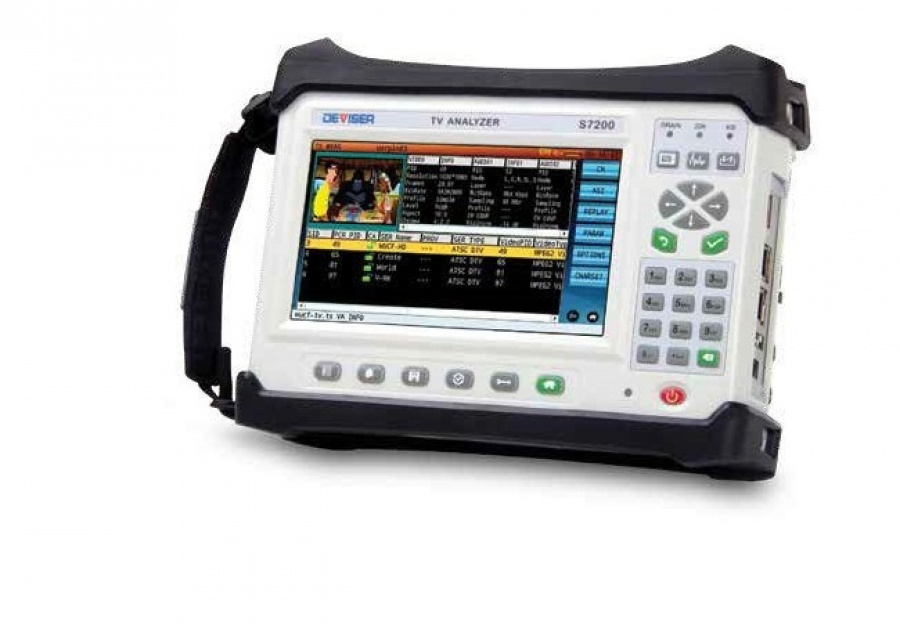

ТВ анализатор S7200 выполнен по принципу All-in-one (Все в одном приборе) и совмещает в себе функционал по приему телекоммуникационных DVB потоков с различных источников ATV, SAT/DVB-S/S2, DVB-C/C2, DVB-T/T2, DVB-H, ATSC и ISDB-T (опции), IPTV, TS, ASI, а также позволяет принять DVB ТВ потоки с оптического входа (опция).
S7200 Deviser предназначен для измерения параметров аналоговых и цифровых телевизионных сигналов. Анализатор S7200 оснащен цветным сенсорным TFT ЖК дисплеем с диагональю 7" с разрешением 4К для вывода параметров измерений. S7200 Deviser поддерживает ввод программ кабельного телевизионного вещания в диапазоне частот: 5...1000МГц (TV); Спутникового телевизионного вещания в кабеле с диапазоном частот 950...2150МГц (SatTV). S7200 Deviser прекрасно работает с различным уровнем входного сигнала в диапазоне измерений: 10...120 дБмкВ (TV), 30...120 дБмкВ (SatTV). S7200 Deviser также хорошо характеризируется высокой точностью измерения уровня телевизионных сигналов с погрешностью ±1,5 дБ.
S7200 Deviser позволяет произвести полный набор измерений и анализ спектра для аналогового, цифрового и Спутникового ТВ с поддержкой различных форматов сжатия MPEG-2, MPEG-4, H.264, H.265, AVS/AVS+ с разрешением ТВ картинки 4К, 1080p, 1080i, 720p и 576i. S7200 Deviser анализатор поддерживает режимы цветности PAL, SECAM, NTSC для аналогового телевидения. S7200 Deviser поддерживает возможность установки модуля для оптических измерений 1310, 1490 и 1550нм с расширенным диапазоном измерения входной оптической мощности -50...+20дБм.
S7200 Deviser оснащен удобным, интуитивно понятным интерфейсом управления, что делает его незаменимым и надежным помощником для кабельного ТВ оператора и интернет провайдера, так как позволяет провести весь спектр измерений качества ТВ сигнала на всех узлах сети.
Особенности:
- Анализ цифрового / аналогового и цифрового Спутникового телевидения в реальном времени
- MPEG2 Анализатор транспортного потока и мониторинг через TS-ASI и RF
- Цифровые стандарты: ATV, SAT/DVB-S/S2, DVB-C/C2, DVB-T/T2, DVB-H, ATSC и ISDB-T (опции), IPTV, TS, ASI
- Поддержка различных форматов сжатия ТВ сигналов MPEG-2/ MPEG-4, H.264/ H.265, AVS/AVS+
- Поддержка различных разрешений ТВ сигналов Full-HD/HD/SD
- Высокоскоростной спектральный анализ ТВ потока: диапазон частот 5 ~ 2150 МГц при обновлении в 1200 МГц
- Легко читаемые данные на 4К дисплее, включая отображение диаграммы
- Возможность удаленного мониторинга
- Мониторинг субтитров на ТВ канале
- Анализ электронной программы передач ТВ канала
- Анализатор IPTV каналов
- Анализатор транспортного потока DVB
- Быстрый анализ спектра DVB потоков
- ЖК-дисплей на передней панели
Возможности анализатора ТВ каналов DEVISER S7200
Измерение спектра ТВ сигналов
Благодаря встроенному высокоскоростному анализу спектра S7200 позволяет осуществить мониторинг качество кабельного ТВ вещания (5–1000 МГц), а также оценить качество приема спутниковых тв программ диапазона ПЧ (950–2150 МГц).
Анализатор и мониторинг транспортных потоков S7200
S7200 обеспечивает анализ, мониторинг транспортных потоков в реальном времени с различных входов: транспортных потоков MPEG через вход TS-ASI и RF. Благодаря трехуровневому мониторингу TR101 290, S7200 отображает PSI / SI и программу передач в транспортном потоке. Кроме того, S7200 выводит списки и сведения обо всех программах, запущенных в телевизионной сети или транспондере.
ТВ мониторинг в Deviser S7200
S7200 (4K) обеспечивает мониторинг аналогового и цифрового телевидения. DSP Технология позволяет декодировать несколько форматы видео.
Анализатор сигналов DVB-C2 в Deviser S7200
S7200 (4K) поддерживает стандарт DVB-C2, предоставляя измерения уровня мощности, MER, BER и измерений (включая 64, 256, 1024 и 4096QAM).
Анализ сигналов DVB-T2
S7200 анализатор поддерживает различные модуляции ТВ сигнала, такие как QPSK и 16, 64 и 256 QAM, измеряет уровень ТВ сигнала в кабеле, качество ТВ потоков MER, CBER / LBER, выводит диаграммы на экран.
Анализатор ТВ потоков DVB-C в S7200 Deviser
S7200 поддерживает стандарты J.83 Приложение A / C, производит измерение уровня ТВ потоков, MER, BER. В S7200 встроена функцию анализатора спектра векторов ошибок (EVS), чтобы быстро находить помехи, которые могут влиять на ТВ потоки под маской QAM. Инструмент EVS в частотной области помогает измерять сигналы узкополосных помех, в то время как функция EVS во временной области используется для обнаружения сигналов широкополосных помех.
Анализатор сигналов DVB-S / S2 в Deviser S7200
S7200 (4K) поддерживает стандарт цифрового вещания DVB-S / S2, предоставляя измерения уровня мощности, MER, BER и создание диаграмм для DVB-S2, 32 APSK.
Анализатор IPTV ТВ потоков в Deviser S7200
S7200 (4K) Позволяет осуществлять мониторинг таких критически важных параметров как MDI (RFC4445) и джиттер позволяет формировать четкое представление о производительности сети.
