Производитель: Johansson

Код: 6700

Описание:

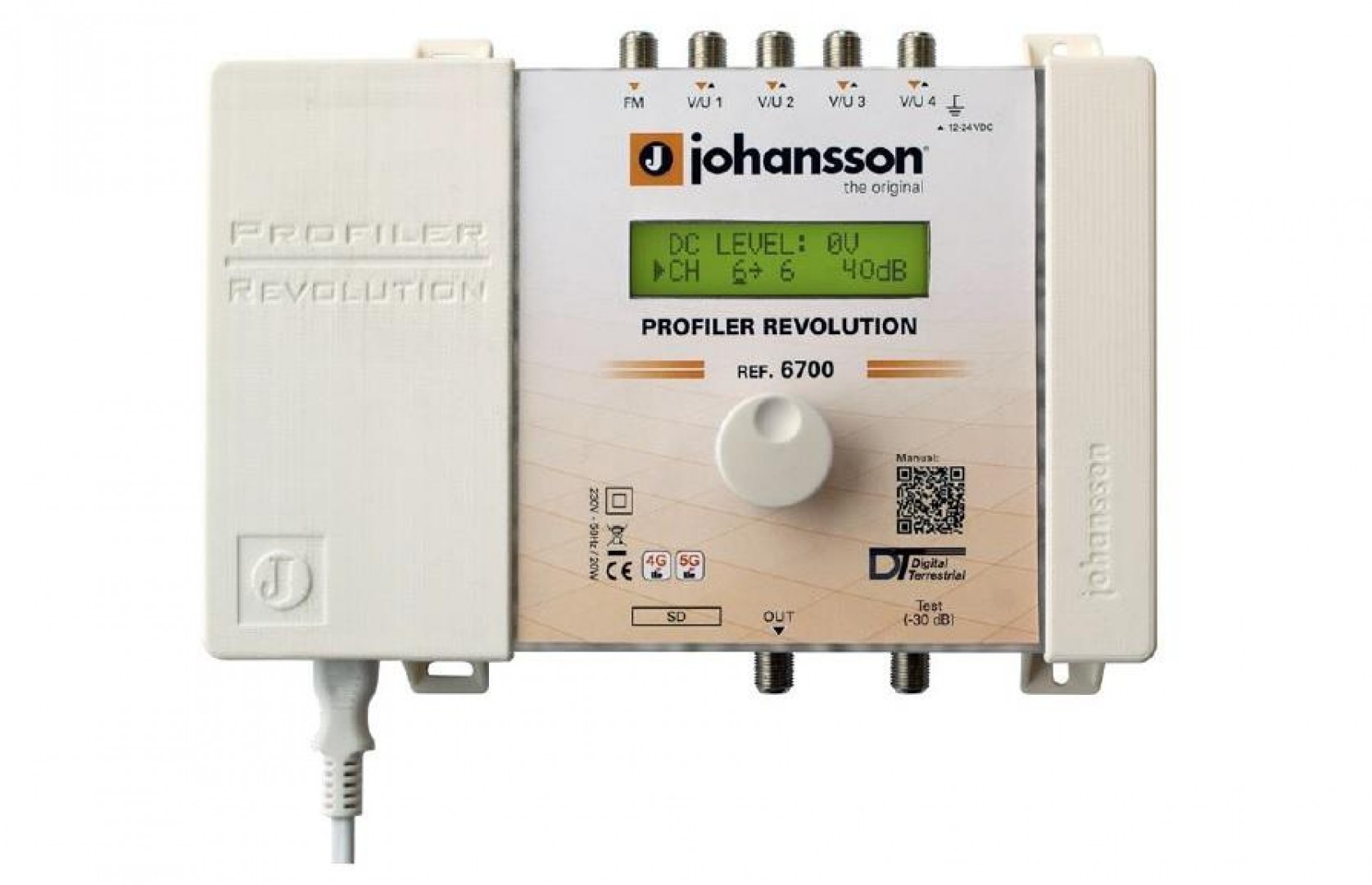

Программируемый фильтр усилитель 5 входов: FM / 4 х VHF-UHF с конвертацией

Программируемый фильтр усилитель: 5 входов: FM / 4 х VHF-UHF /> 50 Кластеров / АРУ /дистанционное питание 12-24
Не имеет аналогов на рынке благодаря своей революционной технологии!
Предназначен для частотного конвертирования  телевизионного сигнала (DVB-C, DVB-T, DVB-T2, аналогового) из одного ТВ канала в диапазоне VHF-UHF в другой ТВ канал в диапазоне VHF-UHF. Устройство обладает хорошей селективностью фильтров и АРУ по каждому каналу.

Особенности:

  • Может обрабатывать и конвертировать более 50 частотных каналов;
  • Уникальная селективность фильтров (избирательность по соседнему каналу не менее 50 дБ);
  • АРУ в реальном времени для всех мультиплексов;
  • Полная гибкость в назначении фильтров с любого входа;
  • Простая настройка;
  • Является наиболее экономичным продуктом на рынке.

Варианты применения:

  • Добавление с частотным переносом в действующую сеть КТВ пакетов эфирных аналоговых и цифровых каналов DVB-T/T2;
  • Добавление с частотным переносом эфирных каналов DVB-T, DVB-T2 в диапазон МВ в устаревших сетях с диапазоном до 200 — 300 мГц без проведения модернизации сети в случаях экономической нецелесообразности и сложностей монтажа.
  • Перенос цифровых каналов DVB-C из одного ТВ канала в другой ТВ канал как внутри сети КТВ, например для разделения по коммерческим пакетам, так и между сетями КТВ, что исключает дублирование каналов DVB-C QAM модулятором головной станции и освобождает полезные частоты QAM модулятора станции.
Вход - 4 VHF/UHF + 1FM
Выход - 1 (FM-VHF-UHF) + 1 тестовый
Диапазон частот MHz
MHz
MHz
FM: 88 - 108
VHF:174 - 240
UHF: 470 - 862
LTE-защита MHz Переключаемый диапазон (по умолчанию 694 -790)
Входной уровень dBµV
dBµV
dBµV
FM: 37 - 77
VHF: 53 - 109
UHF: 47 - 109
Общая выходная мощность dBµV 120
Конвертация - Да (из любого канала VHF-UHF в любой канал VHF-UHF)
Усиление dB
dB
dB
FM: 30
VHF: 45
UHF: 55
Регулировка усиления - Канальная АРУ
Общий аттенюатор dB 20
Избирательность (селективность) dB/1MHz 35
Выходной MER dB
dB
VHF: 30
UHF: 30
Защита от электростатического разряда - Все входы

Дистанционное питание для предусилителей



В


mA

12 или 24


100

SD слот - Да (для хранения настроек, копирования и обновления)
Рабочая температура °C -5 до +50
Питание В 100 - 240
Габариты mm 220 x 165 x 55
